Tủ Điện Hòa Lưới 100kW 3 Pha

Tủ điện hòa lưới 100kW 3 pha đấu sẵn, là lựa chọn lý tưởng cho các hệ thống điện mặt trời quy mô lớn.Thiết kế 2 tủ AC và DC riêng biệt, giúp kỹ thuật dễ dàng kiểm tra và bảo trì hệ thống. Các thiết bị trên tủ đều nhập từ những thương hiệu uy tín, đảm bảo với độ an toàn cao. Cùng Solar DH tìm hiểu chi tiết tủ điện 100kW hòa lưới 3 pha, trong bài viết này nhé!

Cấu Tạo Chi Tiết Tủ Điện Hòa Lưới 100kW 3 Pha

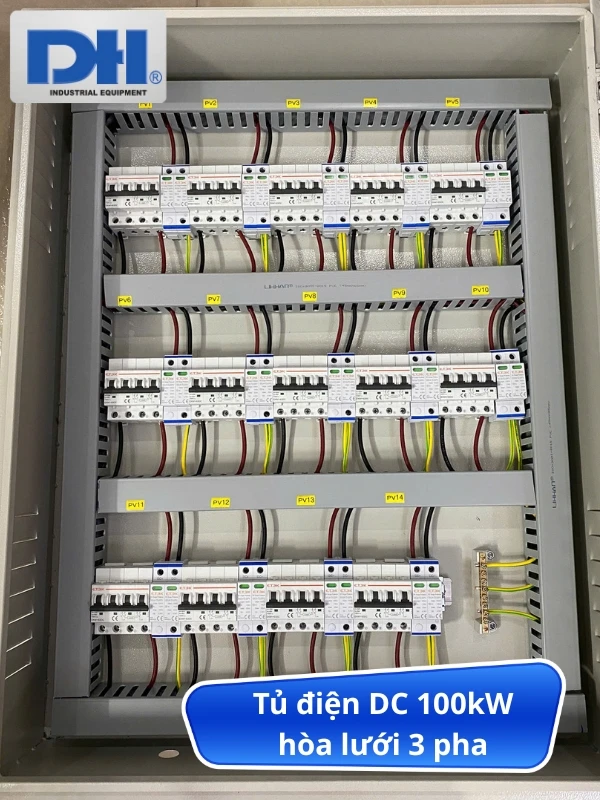

Tủ điện 100kW hòa lưới DC

14 CB DC 4P 1000V 32A: Đây là các bộ ngắt mạch chuyên dụng cho dòng điện DC. Với cấp điện áp 1000V và dòng định mức 32A, các CB này có khả năng ngắt mạch nhanh chóng và an toàn khi xảy ra sự cố quá dòng hoặc ngắn mạch trên từng string Pin. Cấu trúc 4P đảm bảo khả năng cách ly an toàn tuyệt đối nguồn DC.
14 Chống sét DC 2P 1000V. Thiết bị thiết yếu bảo vệ hệ thống Pin và Inverter, khỏi tác động của sét lan truyền hoặc quá áp đột biến trên đường dây DC.
1 Thanh tiếp địa: Đảm bảo nối đất toàn bộ khung Pin, CB, chống sét theo chuẩn TCVN & IEC. Từ đó, giảm thiểu nguy cơ giật điện và hư hỏng thiết bị do dòng rò.

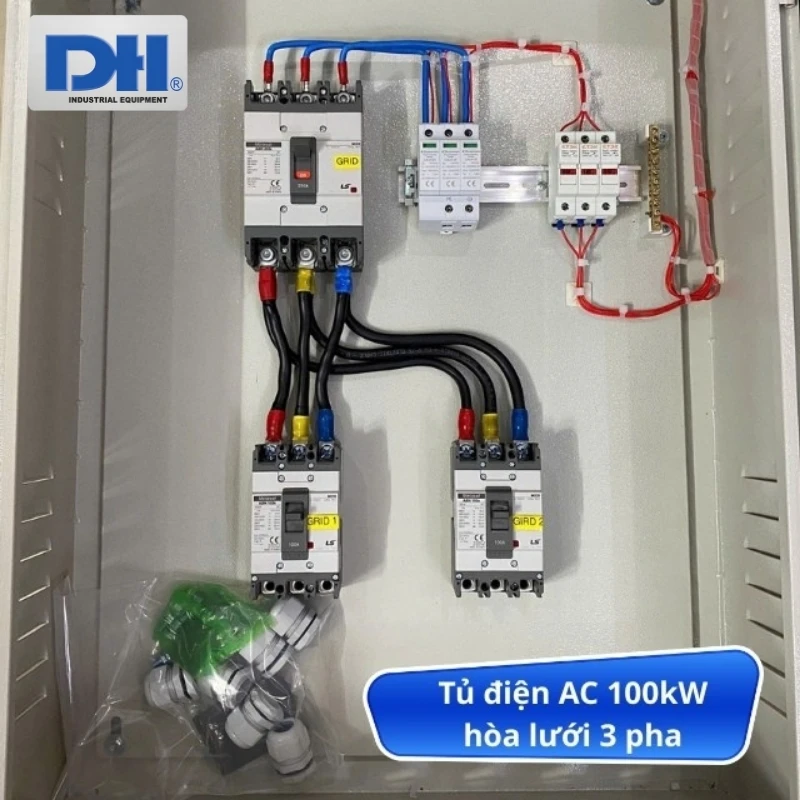

Tủ điện hòa lưới 100kW 3 pha AC

1 MCCB 250A 3P. Tổng CB chính cho toàn hệ thống, bảo vệ ngắt dòng ngắn mạch và quá tải với dòng định mức đến 250A. Thiết bị bảo vệ mạnh mẽ cho Inverter, đường dây và lưới điện khi có sự cố nghiêm trọng.
2 MCCB 3P 100A. Các MCCB được sử dụng để phân phối nguồn AC, đến các điểm kết nối lưới riêng biệt hoặc làm bộ ngắt cho các nhánh tải lớn. Khả năng ngắt dòng 100A, phù hợp với việc quản lý các dòng tải cục bộ trong hệ thống 100kW
1 Chống sét AC 3P 275V. Bảo vệ Inverter và các thiết bị điện phía AC, khỏi sét đánh lan truyền hoặc quá áp từ lưới điện. Loại 3P 275V phù hợp với hệ thống 3 pha hạ thế phổ biến tại Việt Nam.
Tủ điện hòa lưới 100kW trang bị 3 cầu chì, cung cấp lớp bảo vệ bổ sung chống quá dòng, cho các mạch nhánh nhỏ hơn (nếu có).
3 Đèn báo pha (đỏ, vàng, xanh), giúp nhận biết trạng thái hoạt động và sự hiện diện của từng pha điện, hỗ trợ việc giám sát và bảo trì.
1 Thanh trung tính. Cung cấp điểm kết nối chung an toàn cho dây trung tính của hệ thống 3 pha. Từ đó, đảm bảo cân bằng pha và an toàn điện.

Tại Sao Nên Chọn Tủ Điện Năng Lượng Mặt Trời 100kW 3 Pha Từ Solar DH

Thiết kế tủ điện hòa lưới 100kW 3 pha, tuân thủ các tiêu chuẩn an toàn điện. Sử dụng các thiết bị bảo vệ (CB, chống sét) chất lượng cao cho cả dòng DC và AC. Chúng tôi cam kết bảo hành thiết bị trong 12 tháng.
Ngăn ngừa các sự cố cho tấm Pin mặt trời, Inverter và các thiết bị điện khác do quá dòng, ngắn mạch, hoặc sét đánh.
Tủ điện năng lượng mặt trời được Solar DH cấp thiết bị và đấu nối sẵn, giúp đơn giản hóa quy trình lắp đặt tại công trình. Giảm thiểu rủi ro sai sót đấu nối tại hiện trường và tiết kiệm đáng kể thời gian triển khai.
Cấu hình thành phần tối ưu cho hệ thống 100kW hòa lưới 3 pha, tùy vào nhu cầu lắp bao nhiêu String kỹ thuật sẽ tư vấn và lắp đặt theo yêu cầu của bạn.

Liên hệ với Solar DH ngay, để được tư vấn chi tiết và nhận báo giá tốt nhất cho dự án của bạn!
