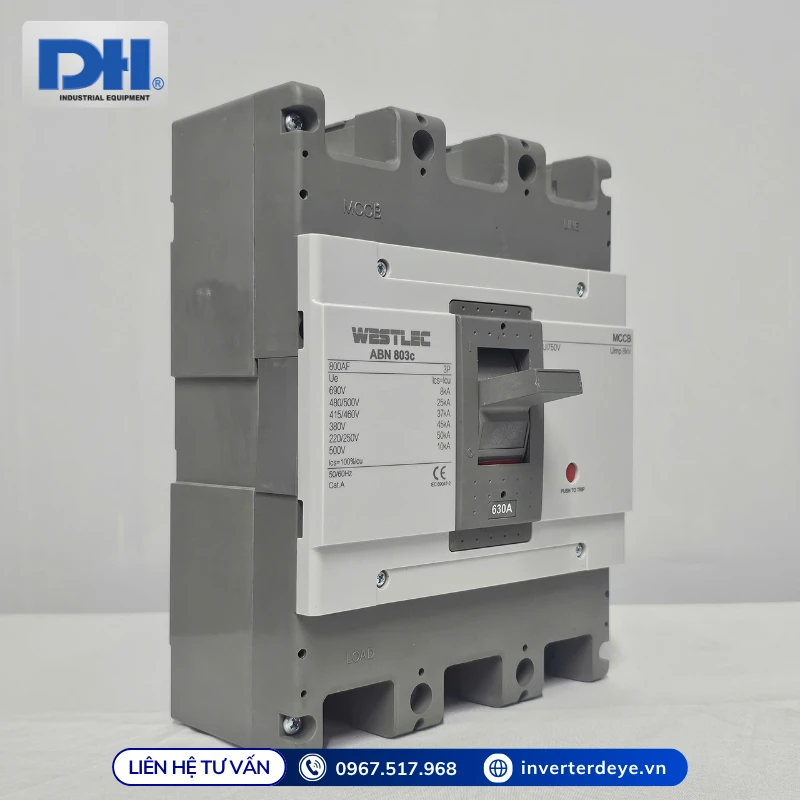

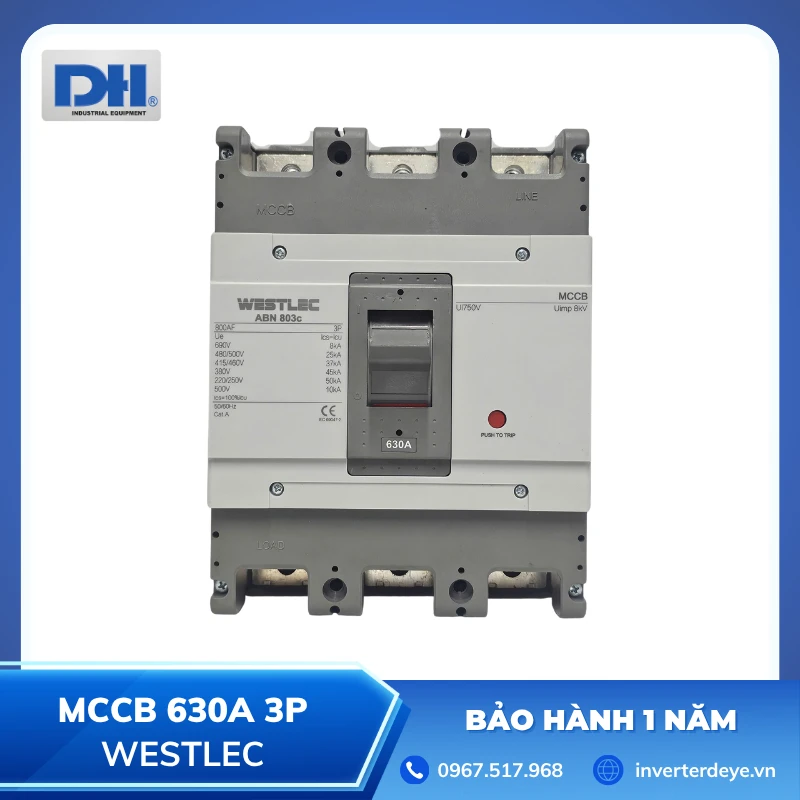

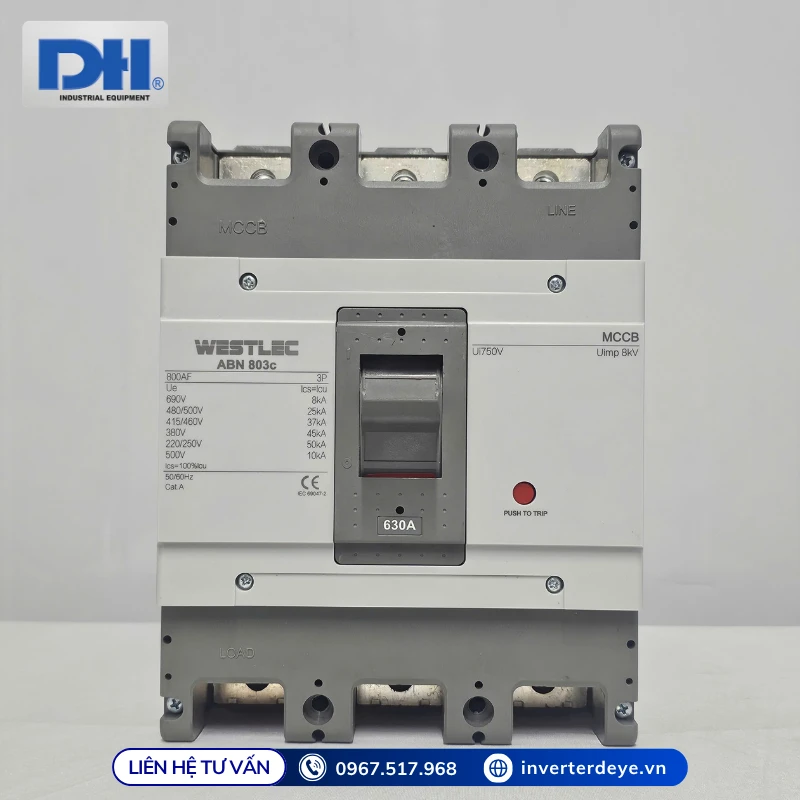

MCCB Westlec 630A 3P ABN 803c

MCCB Westlec 630A 3P là aptomat khối, có cỡ khung 800AF được sử dụng để đóng cắt và bảo vệ mạch điện trong hệ thống phân phối điện hạ áp. Thiết bị có khả năng cắt ngắn mạch thay đổi theo điện áp vận hành, phù hợp lắp đặt cho tủ điện tổng, tủ phân phối và hệ thống điện công nghiệp có dòng tải lớn. Solar DH phân phối thiết bị điện hạ thế Westlec chính hãng, bảo hành 1 năm và hỗ trợ tư vấn lựa chọn thiết bị theo yêu cầu kỹ thuật.

Nội dung

Thông số kỹ thuật MCCB Westlec 630A 3P ABN 803c

Khi lựa chọn MCCB cho hệ thống điện, cần kiểm tra dòng điện định mức, số cực, điện áp vận hành và khả năng cắt ngắn mạch. Những thông số này quyết định mức độ phù hợp của thiết bị với vị trí lắp đặt.

Số cực: 3P
Cỡ khung: 800AF
Dòng điện định mức: 630A
Điện áp cách điện định mức (Ui): 750V
Điện áp chịu xung định mức (Uimp): 8kV
Tần số định mức: 50/60Hz
Phân loại sử dụng: Category A
Tiêu chuẩn: IEC 60947-2
Khả năng cắt ngắn mạch: 690VAC tại 8kA; 480/500VAC tại 25kA; 415/460VAC tại 37kA, 380VAC tại 45kA; 220/250VAC tại 50kA; 500VDC tại 10kA

>>> Xem thêm: Aptomat khối 100A 4P Westlec

Đặc điểm của aptomat khối 3P 630A Westlec ABN 803c

Cỡ khung 800AF, dòng điện 630A

ABN 803c thuộc nhóm MCCB cỡ khung 800AF, dòng điện 63A và có trang bị tay gạt tiện lợi. Khi thay thế hoặc lựa chọn MCCB, kỹ sư cần kiểm tra tài liệu kỹ thuật của model để bảo đảm thiết bị phù hợp với dòng tải thiết kế và khả năng chịu tải của dây dẫn, thanh cái.

MCCB Westlec 630A 4P có khả năng cắt ngắn mạch theo điện áp

Aptomat Westlec có mức Icu/Ics 45kA tại 380V AC. Ở mức 415/460V AC, giá trị ghi trên nhãn là 37kA. Vì vậy, không nên đánh giá khả năng bảo vệ chỉ dựa vào dòng điện 630A; cần đối chiếu dòng ngắn mạch dự kiến tại vị trí lắp đặt với khả năng cắt ở điện áp vận hành tương ứng.

Cấu hình 3 cực cho hệ thống điện ba pha

MCCB Westlec 630A 4P thiết kế 3P cho phép đóng cắt ba dây pha, phù hợp với các mạch điện ba pha không yêu cầu cực đóng cắt trung tính. Với hệ thống có dây trung tính hoặc yêu cầu bảo vệ đặc biệt, cần kiểm tra sơ đồ nối dây và phương án bảo vệ trước khi lựa chọn. Sản phẩm phù hợp cho các tủ điện tổng hoặc tủ điện phân phối cho các công trình thương mại, công nghiệp hoặc trong hệ thống điện mặt trời.

>>> Xem thêm: Tủ điện năng lượng mặt trời

Mua MCCB Westlec 630A 3P ABN 803c tại Solar DH

Solar DH cung cấp chính hãng thiết bị đóng cắt và phụ kiện điện Westlec cho các hệ thống phân phối điện công nghiệp và công trình thương mại. Khi cần lựa chọn thiết bị cho tủ điện, khách hàng nên chuẩn bị thông tin về điện áp vận hành, dòng tải, dòng ngắn mạch dự kiến và vị trí lắp đặt. Từ đó, kỹ thuật có thể tư vấn và lựa chọn thiết bị phù hợp với nhu cầu của bạn.

Liên hệ Solar DH để nhận báo giá và hỗ trợ kỹ thuật cho MCCB Westlec 630A 3P ngay.
