ATS 3 Pha 250A 4P Chanan CAATS1-250PC/40250

ATS 3 pha 250A 4P Chanan CAATS1-250PC/40250 là bộ chuyển nguồn tự động, dành cho hệ thống điện 3 pha. Các hệ thống có nhu cầu chuyển đổi giữa nguồn điện chính và nguồn dự phòng một cách nhanh chóng, an toàn và ổn định. Với dòng điện định mức lên đến 250A, điện áp làm việc AC400V, cấu hình 4P và thời gian chuyển nguồn siêu nhanh chỉ 0.45s, thiết bị phù hợp với nhiều hệ thống điện thương mại và công nghiệp quy mô vừa và lớn. Cùng DH tìm hiểu chi tiết bộ chuyển nguồn 250A Chanan, trong bài viết dưới đây!

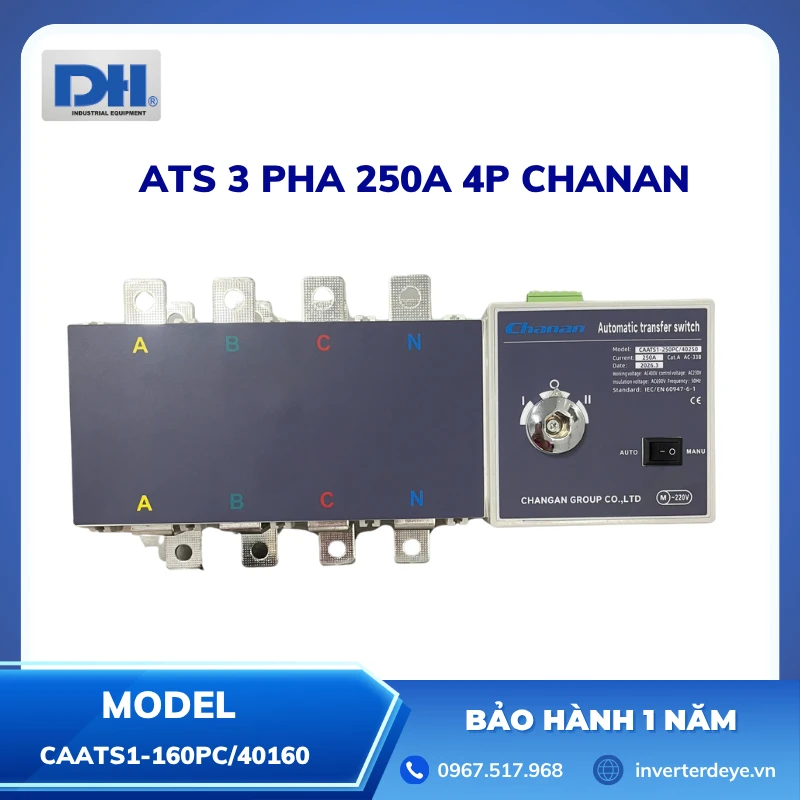

Bộ chuyển mạch tự động ATS 3 pha 250A 4P Chanan

Nội dung

Thông Số Kỹ Thuật ATS 3 Pha 250A Chanan

Dòng điện định mức: 250A
Số cực: 4P
Điện áp làm việc định mức: AC400V
Điện áp cách điện định mức: 750V
Điện áp chịu xung định mức: 8kV
Nhóm sử dụng: AC-31A / AC-33A / AC-35A
Dòng làm việc AC-31A: 250A
Dòng làm việc AC-35A: 250A
Dòng làm việc AC-33A: 250A
Khả năng đóng: 10Ie
Khả năng cắt: 8Ie
Dòng ngắn mạch giới hạn: 50kA
Dòng chịu đựng ngắn hạn: 9kA
Thời gian chuyển nguồn I-II hoặc II-I: 0.45s
Điện áp điều khiển: AC220V
Công suất motor khi khởi động: 325W
Công suất hoạt động bình thường: 62W

6 Ưu Điểm Nổi Bật Bộ Chuyển Nguồn ATS 250A 4P Chanan

1. Dòng định mức 250A cho hệ thống tải lớn

Với dòng điện định mức 250A, ATS Chanan CAATS1-250PC/40250 hướng đến các hệ thống điện 3 pha có mức tải cao. Sản phẩm được ưa chuộng sử dụng cho tủ điện tổng, hệ thống thương mại, nhà xưởng, cơ sở sản xuất, tòa nhà hoặc các công trình sử dụng nguồn dự phòng công suất lớn.

Tuy nhiên, việc lựa chọn ATS không nên chỉ dựa vào dòng định mức. Kỹ thuật viên cần tính toán dòng tải thực tế, dòng khởi động của động cơ, đặc tính tải và khả năng chịu dòng của toàn bộ hệ thống.

Xem thêm: ATS 3 Pha 160A 4P Chanan CAATS1-160PC/40160

2. Cấu hình 4P cho hệ thống điện 3 pha

ATS 250A 4P Chanan sử dụng cấu hình 4P, phù hợp với hệ thống điện 3 pha có dây trung tính và yêu cầu chuyển mạch theo thiết kế của công trình. Việc lựa chọn ATS 3P hay 4P cần dựa trên sơ đồ phân phối điện, phương án nối đất, cách xử lý dây trung tính và yêu cầu kỹ thuật của hệ thống. Do đó, không nên mặc định mọi hệ thống 3 pha đều phải sử dụng 4P.

3. ATS 3 pha 250A chuyển nguồn nhanh chỉ 0.45 giây

Một trong những thông số đáng chú ý của CAATS1-250PC/40250 là thời gian chuyển nguồn I-II hoặc II-I khoảng 0.45 giây. Khoảng thời gian chuyển đổi rất ngắn, giúp giảm thời gian gián đoạn khi hệ thống chuyển từ nguồn chính sang nguồn dự phòng hoặc ngược lại.

4. Cơ chế liên động điện và cơ khí

Trong các hệ thống điện hiện nay thường thiết kế có hai nguồn điện, một trong những yêu cầu quan trọng nhất là hạn chế khả năng hai nguồn bị đóng đồng thời ngoài ý muốn. ATS 3 pha 250A Chanan được trang bị cơ chế liên động điện và cơ khí, giúp tăng mức độ an toàn trong quá trình chuyển đổi giữa nguồn I và nguồn II. Thiết bị cũng sử dụng cơ cấu khóa cơ khí, nhằm hỗ trợ quá trình vận hành và cách ly nguồn theo đúng thiết kế.

5. ATS 250A 4P Chanan hỗ trợ nhiều chế độ vận hành

CAATS1-250PC/40250 được thiết kế với nhiều phương thức điều khiển, bao gồm chế độ tự động và điều khiển bằng tay. Thiết bị cũng có trạng thái I-O-II để lựa chọn nguồn, và hỗ trợ thao tác bằng tay trong những tình huống cần thiết.

6. Thiết kế hướng đến độ bền và vận hành ổn định

ATS 3 pha 250A Chanan có tuổi thọ cơ khí trên 8.000 lần đóng cắt, phù hợp với những hệ thống có nhu cầu vận hành chuyển nguồn thường xuyên.

Ứng Dụng Thực Tế ATS 3 Pha 250A Chanan

Nhà xưởng và cơ sở sản xuất thường có nhiều tải 3 pha như máy móc, động cơ, bơm, quạt và hệ thống điều khiển. Khi nguồn điện bị gián đoạn, quá trình sản xuất có thể bị ảnh hưởng. ATS 250A 4P Chanan có thể được sử dụng trong tủ điện chuyển nguồn, để kết nối nguồn lưới với nguồn dự phòng phù hợp.
Các tòa nhà, văn phòng hoặc khu thương mại, ATS có thể được sử dụng cho những nhóm tải cần duy trì hoạt động khi mất điện như hệ thống chiếu sáng, máy chủ, camera, thiết bị mạng, bơm hoặc các tải quan trọng khác.
Một số thiết bị điện trong phòng khám, trung tâm dịch vụ hoặc cơ sở kinh doanh cần hạn chế thời gian gián đoạn. ATS 3 pha 250A Chanan giúp xây dựng phương án chuyển nguồn tự động, giữa nguồn chính và nguồn dự phòng theo thiết kế điện.
Các hệ thống lạnh, quạt, bơm và thiết bị điều khiển có thể yêu cầu nguồn điện ổn định, để hạn chế rủi ro gián đoạn hoạt động.
Hệ thống điện mặt trời Hybrid, ATS 3 pha 250A Chanan được cân nhắc trong những hệ thống sử dụng inverter Hybrid, pin lưu trữ và nguồn điện lưới hoặc máy phát. Đây là hướng ứng dụng đặc biệt phù hợp với các công trình muốn xây dựng hệ thống nhiều nguồn và có khả năng chuyển đổi nguồn tự động.

Tủ điện mặt trời gắn ATS 3 pha 250A 4P Chanan

Một Số Lưu Ý Khi Lắp Đặt Bộ Chuyển Đổi Nguồn 250A Chanan

Để ATS hoạt động đúng và an toàn, cần kiểm tra toàn bộ hệ thống trước khi lắp đặt. Một số yếu tố cần quan tâm gồm:

Dòng tải thực tế và dòng định mức của ATS.
Công suất tổng của tải.
Dòng khởi động của động cơ.
Điện áp hệ thống.
Cấu hình 3 pha 4 dây.
Phương án chuyển dây trung tính.
CB/MCCB bảo vệ phía trước ATS.
Khả năng chịu ngắn mạch của hệ thống.
Công suất và đặc tính của nguồn dự phòng.
Cấu hình Backup của inverter nếu sử dụng Deye Hybrid.
Phương án tiếp địa và bảo vệ an toàn điện.

Đặc biệt, không nên lựa chọn ATS chỉ dựa vào công suất inverter. Việc chọn ATS cần dựa trên dòng điện thực tế của tải và kiến trúc phân phối điện. Quá trình lắp đặt, đấu nối và kiểm tra nên được thực hiện bởi kỹ thuật viên, có chuyên môn về hệ thống điện 3 pha.

Xem thêm: Tủ điện năng lượng mặt trời lắp ATS

Solar DH – Đơn Vị Phân Phối ATS Chanan Chính Hãng Uy Tín

ATS 3 pha 250A 4P Chanan CAATS1-250PC/40250, là giải pháp chuyển nguồn dành cho các hệ thống điện 3 pha. Với dòng định mức 250A, cấu hình 4P, điện áp làm việc AC400V, thời gian chuyển nguồn nhanh 0.45 giây và chế độ vận hành linh hoạt. Sản phẩm phù hợp để triển khai trong nhiều hệ thống điện dự phòng trong thương mại và công nghiệp.

Đặc biệt, khi triển khai Inverter Deye Hybrid + pin lưu trữ + nguồn điện lưới hoặc máy phát điện, ATS là thành phần rất quan trọng. Tuy nhiên, phương án đấu nối cần được tính toán dựa trên sơ đồ điện thực tế, thay vì áp dụng một cấu hình chung cho mọi dự án.
