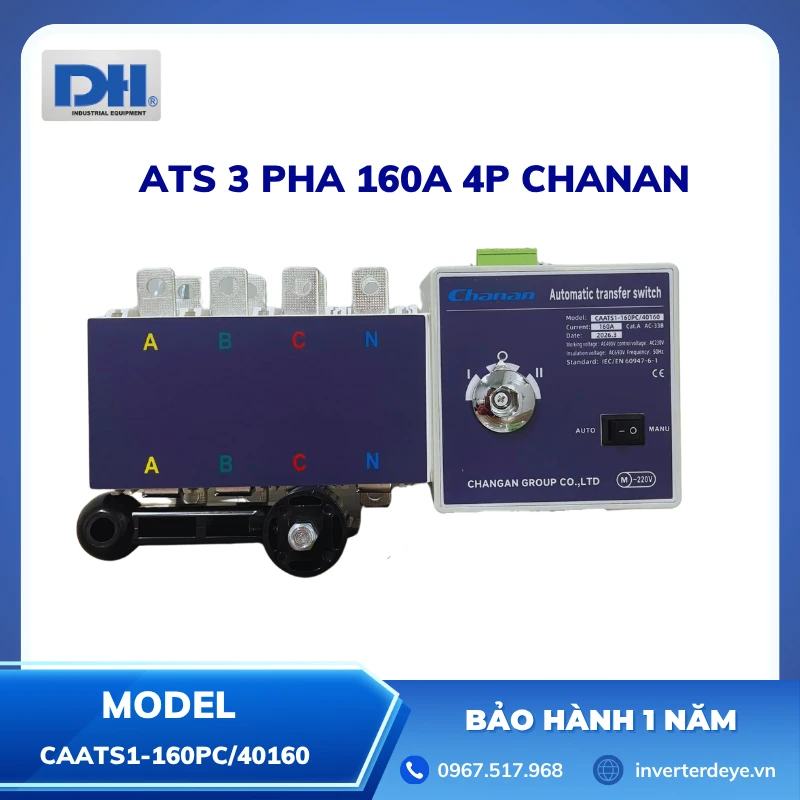

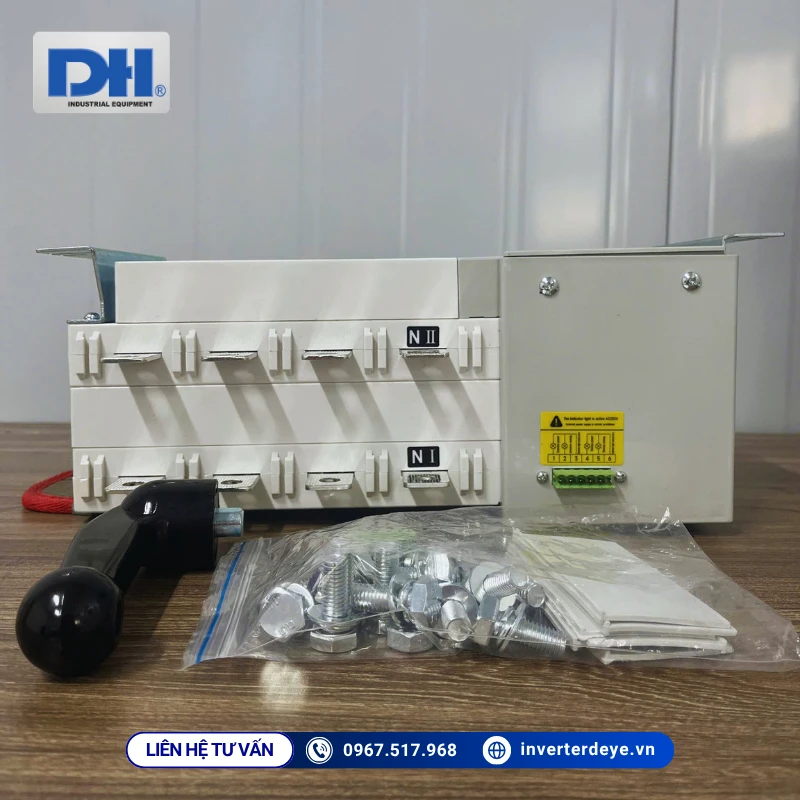

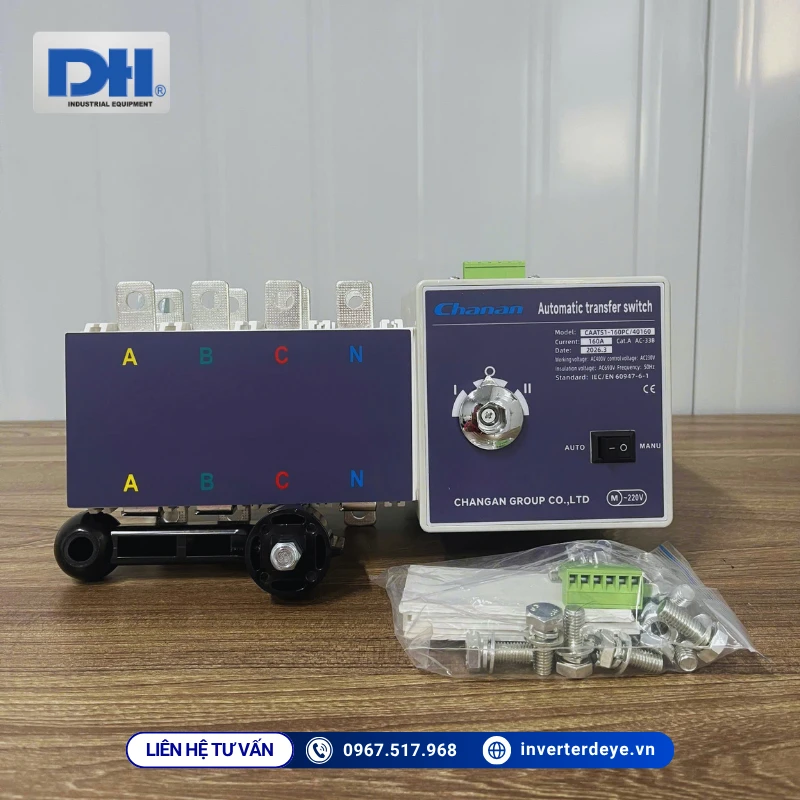

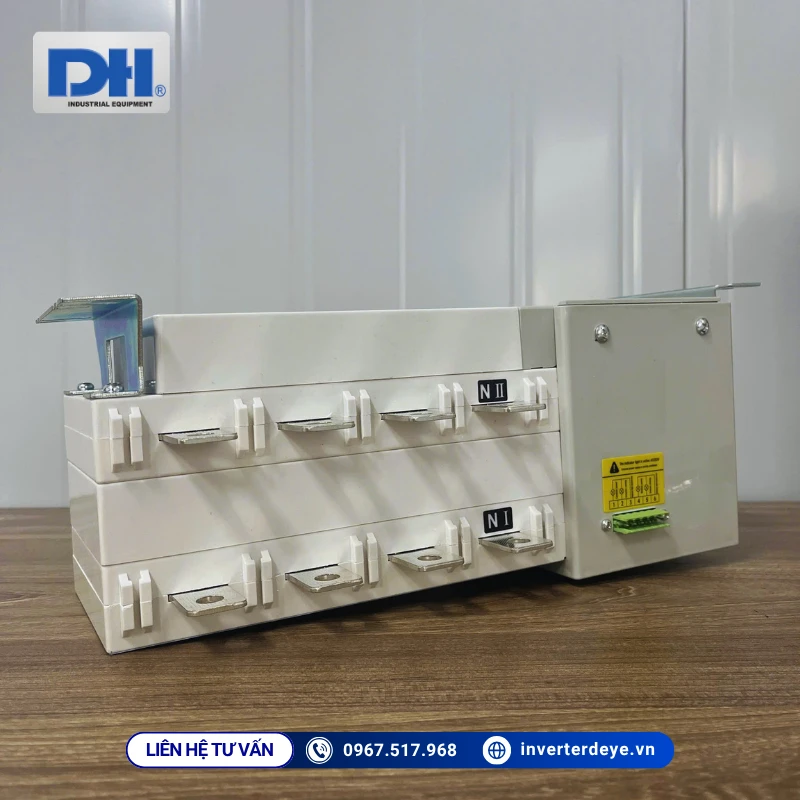

ATS 3 Pha 160A 4P Chanan CAATS1-160PC/40160

ATS 3 pha 160A Chanan là bộ chuyển nguồn tự động, được thiết kế cho các hệ thống điện 3 pha cần duy trì nguồn cấp ổn định khi nguồn điện chính gặp sự cố. Với dòng điện định mức 160A, điện áp làm việc AC400V và thời gian chuyển nguồn nhanh chỉ khoảng 0.45 giây. Thiết bị phù hợp để kết hợp với nguồn điện lưới, máy phát điện hoặc nguồn dự phòng từ hệ thống inverter hybrid và pin lưu trữ.

Nội dung

Thông Số Kỹ Thuật ATS 160A 4P Chanan

Model: CAATS1-160PC/40160
Dòng điện định mức: 160A
Điện áp làm việc định mức: AC400V
Điện áp cách điện định mức: 750V
Điện áp chịu xung định mức: 8kV
Nhóm sử dụng: AC-31A / AC-35A / AC-33A
Dòng làm việc định mức: 160A
Khả năng đóng cắt: 10Ie
Khả năng ngắt: 8Ie
Dòng chịu ngắn mạch giới hạn: 50kA
Dòng chịu ngắn mạch thời gian ngắn: 9kA
Thời gian chuyển nguồn: 0.45s
Điện áp điều khiển: AC220V
Công suất motor khi khởi động: 325W
Công suất hoạt động bình thường: 62W
Khối lượng: 8.8kg

Ưu Điểm Nổi Bật ATS 3 Pha 160A Chanan

1. Dòng định mức 160A cho hệ thống điện 3 pha

Với dòng điện định mức 160A, bộ chuyển nguồn CAATS1-160PC/40160 hướng đến các hệ thống có công suất tải tương đối lớn hơn, so với nhóm ATS dân dụng. ATS 160A 4P Chanan có điện áp làm việc định mức AC400V, phù hợp với nhiều hệ thống điện 3 pha. Khi lựa chọn, người dùng vẫn cần căn cứ vào dòng tải thực tế, đặc tính tải, phương án bảo vệ và yêu cầu của toàn bộ hệ thống, thay vì chỉ dựa trên dòng định mức của ATS.

2. Thời gian chuyển nguồn nhanh chỉ 0.45 giây

ATS 3 pha 160A có thời gian chuyển nguồn được công bố khoảng 0.45 giây. Đây là thông số quan trọng, đối với những hệ thống cần hạn chế thời gian gián đoạn khi chuyển từ nguồn chính sang nguồn dự phòng.

Tuy nhiên, ATS không phải là thiết bị UPS. Đối với các tải yêu cầu nguồn điện không gián đoạn tuyệt đối, cần kết hợp thêm giải pháp lưu điện hoặc thiết bị phù hợp với đặc tính của tải.

3. Cơ chế liên động – tăng an toàn khi chuyển nguồn

ATS được trang bị cơ cấu liên động cơ và điện, nhằm hạn chế tình trạng hai nguồn được đóng đồng thời ngoài ý muốn. Đây là yếu tố quan trọng trong hệ thống có nhiều nguồn cấp điện, bởi việc kết nối sai giữa nguồn lưới và nguồn dự phòng có thể gây ra sự cố nghiêm trọng.

Theo thông tin sản phẩm, ATS 3 pha 160A Chanan còn sử dụng cấu trúc chuyển mạch và điều khiển điện tử. Từ đó, nhằm hỗ trợ quá trình chuyển đổi nguồn ổn định.

4. ATS 3 pha 160A Chanan có nhiều chế độ vận hành

Bộ chuyển nguồn Chanan 160A hỗ trợ nhiều chế độ điều khiển bao gồm: vận hành tự động và các chế độ điều khiển thủ công/khẩn cấp. Điều này giúp kỹ thuật viên có thêm phương án kiểm tra, vận hành hoặc xử lý trong trường hợp hệ thống cần chuyển sang chế độ điều khiển bằng tay.

ATS 160A 4P Chanan Kết Hợp Với Inverter Hybrid Deye Như Thế Nào?

Đây là ứng dụng rất đáng quan tâm, đối với các hệ thống điện mặt trời Hybrid. Một cấu hình có thể được thiết kế theo hướng:

Điện lưới + Deye Hybrid + Pin lưu trữ → ATS → Tải ưu tiên

Trong cấu hình này, inverter Hybrid Deye đảm nhiệm việc quản lý nguồn năng lượng từ tấm pin mặt trời, pin lưu trữ và nguồn điện theo thiết kế hệ thống. ATS 3 pha 160A đảm nhiệm chức năng chuyển đổi nguồn cấp cho tải. Cần phân biệt rõ hai chức năng cổng Backup của Deye và ATS không hoàn toàn thay thế cho nhau. Cổng Backup của inverter có nhiệm vụ, cung cấp nguồn dự phòng cho tải Backup. Trong khi đó, ATS dùng khi công trình cần chuyển đổi giữa các nguồn điện độc lập.

Việc kết hợp thực tế giữa ATS 3 pha 160A 4P và inverter Hybrid Deye, cần được kỹ thuật viên tính toán dựa trên model inverter, công suất tải, cấu hình Backup, nguồn dự phòng, CB bảo vệ, dây dẫn và sơ đồ nối đất của công trình.

Ứng Dụng Của Bộ Chuyển Nguồn 160A 4P Chanan

ATS 3 pha 160A Chanan CAATS1-160PC/40160, được cân nhắc cho nhiều công trình sử dụng điện 3 pha. Đặc biệt, những nơi yêu cầu duy trì nguồn điện liên tục, tránh làm gián đoạn hoạt động sản xuất, kinh doanh.

Nhà xưởng và cơ sở sản xuất.
Phòng khám, bệnh viện.
Văn phòng, khách sạn và tòa nhà thương mại.
Kho lạnh, trang trại và hệ thống bảo quản.
Trung tâm lưu trữ dữ liệu…

Kỹ thuật Solar DH thường tư vấn và đấu nối sẵn tủ điện, phù hợp với công suất hệ thống của khách hàng. Đảm bảo vận hành an toàn, đấu nối đẹp mắt và dễ dàng vận hành.

Xem thêm: Tủ điện năng lượng mặt trời

Lưu Ý Khi Lựa Chọn Và Lắp Đặt ATS 3 Pha 160A

Dòng điện 160A không có nghĩa ATS luôn phù hợp với mọi hệ thống, có công suất tương ứng. Trước khi lựa chọn, cần kiểm tra:

Tổng công suất và dòng tải thực tế.
Đặc tính tải điện trở, động cơ hoặc tổng tải.
Dòng khởi động của thiết bị.
Điện áp và cấu hình hệ thống 3 pha.
Số cực cần chuyển mạch.
Khả năng chịu ngắn mạch của hệ thống.
CB/MCCB bảo vệ phía trước ATS.
Nguồn dự phòng gồm các thiết bị gì?
Sơ đồ Backup của biến tần Hybrid Deye hoặc các thương hiệu biến tần khác
Yêu cầu chuyển nguồn của từng nhóm tải.

Việc lựa chọn và đấu nối ATS 3 pha 160A 4P nên được thực hiện bởi đơn vị kỹ thuật có chuyên môn. Nhằm đảm bảo thiết bị hoạt động đúng chức năng và an toàn cho toàn bộ hệ thống.

Mua ATS 3 Pha 160A Chanan Chính Hãng Tại DH

ATS 160A 4P Chanan CAATS1-160PC/40160 là lựa chọn đáng cân nhắc, cho các hệ thống điện 3 pha cần tự động chuyển đổi giữa nguồn chính và nguồn dự phòng. Với dòng định mức 160A, điện áp làm việc AC400V, thời gian chuyển nguồn khoảng 0.45 giây cùng nhiều chế độ vận hành. Sản phẩm có thể đáp ứng nhiều cấu hình điện dự phòng trong dân dụng, thương mại và công nghiệp.

Hiện tại Solar DH đang cung cấp chính hãng Chanan 3 dòng ATS gồm: 100A, 160A và 250A cùng nhiều thiết bị khác như: MCB, SPD, MCCB… Ngoài ra, kỹ thuật DH có thể đấu nối sẵn tủ điện cho hệ thống điện mặt trời Hybrid của bạn. Đảm bảo an toàn, dễ dàng kiểm tra và bảo trì hệ thống.
