MCB AC Westlec WM1-125S 63A–125A

MCB AC Westlec WM1-125S là aptomat tép dùng cho mạch điện xoay chiều, được thiết kế để thực hiện hai chức năng chính: đóng/cắt mạch bằng tay và tự động ngắt điện khi xảy ra quá tải hoặc ngắn mạch. Sản phẩm sử dụng cơ cấu bảo vệ nhiệt – từ (Thermo-magnetic), đáp ứng tiêu chuẩn IEC/EN 60898-1, điện áp định mức 240/415V~ và khả năng cắt ngắn mạch định mức 6kA. WM1-125S có các mức dòng 63A, 80A, 100A và 125A, phù hợp với nhiều cấu hình mạch điện hạ áp. Cùng Solar DH tìm hiểu chi tiết thiết bị Westlec MCB AC WM1-125S 63A–125A trong bái viết sau.

Nội dung

Thông Số Kỹ Thuật MCB WM1-125S

Tiêu chuẩn: IEC/EN 60898-1
Chức năng bảo vệ: Quá dòng, ngắn mạch
Cơ cấu tác động: Nhiệt – từ

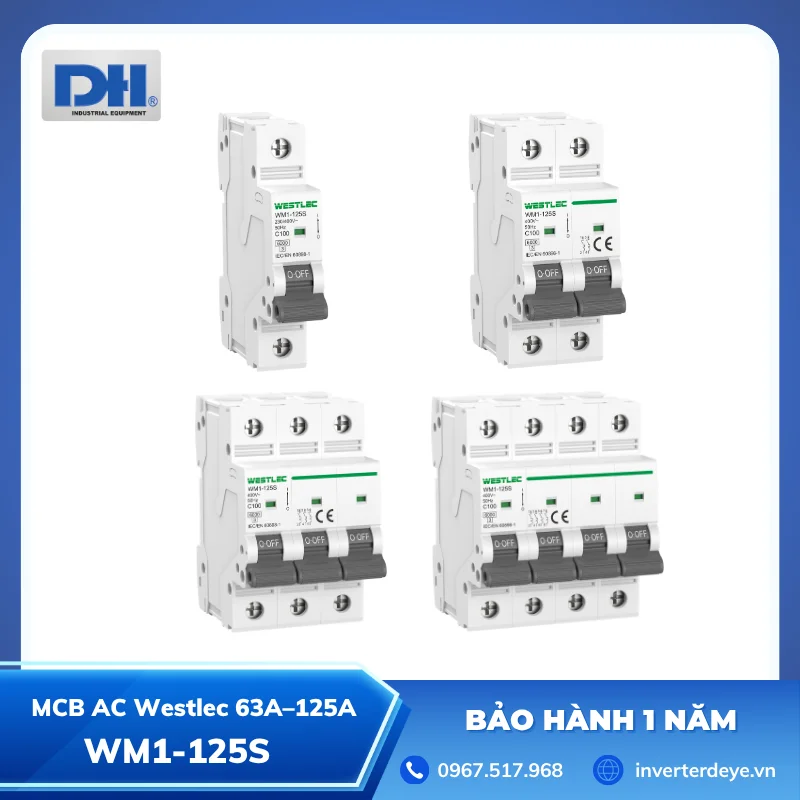

Số cực: 1P, 2P, 3P, 4P, 1P+N, 3P+N
Điện áp định mức (Ue): 240/415V~
Dòng định mức (In): 63A, 80A, 100A, 125A
Tần số MCB AC Westlec WM1-125S: 50/60Hz
Khả năng cắt ngắn mạch (Icn): 6kA
Điện áp chịu xung (Uimp): 4kV
Điện áp thử điện môi: 2kV/1 phút
Đặc tính tác động nhiệt: (1,13–1,45) × In
Đặc tính tác động tức thời C: (5–10) × In; D: (10–20) × In
Tuổi thọ điện: 4.000 chu kỳ
Tuổi thọ cơ: 10.000 chu kỳ
Cấp bảo vệ: IP20
Nhiệt độ môi trường: -5°C đến +40°C
Tiết diện cáp tối đa: 50mm²
Mô-men siết tối đa: 3,5N·m
Kiểu lắp đặt: Thanh DIN 35mm

Vì Sao Nên Dùng MCB AC Cho Hệ Thống Điện Mặt Trời?

Trong một hệ thống điện mặt trời, inverter thực hiện quá trình chuyển đổi điện năng từ DC sang AC để cung cấp cho tải tiêu thụ. Vì vậy, cần trang bị nhiều thiết bị bảo vệ để đảm bảo hệ thống an toàn. MCB AC Westlec WM1-125S, có thể đảm nhiệm vai trò bảo vệ mạch trước hai tình huống chính:

Bảo vệ khi quá tải: Khi dòng điện chạy qua mạch vượt quá mức cho phép trong một khoảng thời gian nhất định, cơ cấu nhiệt của MCB sẽ tác động để ngắt mạch. Điều này giúp hạn chế nguy cơ dây dẫn và các thiết bị trong mạch bị làm việc quá tải kéo dài.
Bảo vệ khi ngắn mạch: Khi xảy ra dòng ngắn mạch có giá trị lớn, cơ cấu từ có khả năng tác động nhanh để ngắt mạch. WM1-125S có Icn 6kA, là thông số quan trọng, cần xem xét khi phối hợp thiết bị bảo vệ với hệ thống điện thực tế.

Xem thêm: Aptomat Chống Giật Westlec | RCBO WL5-63 Chính Hãng

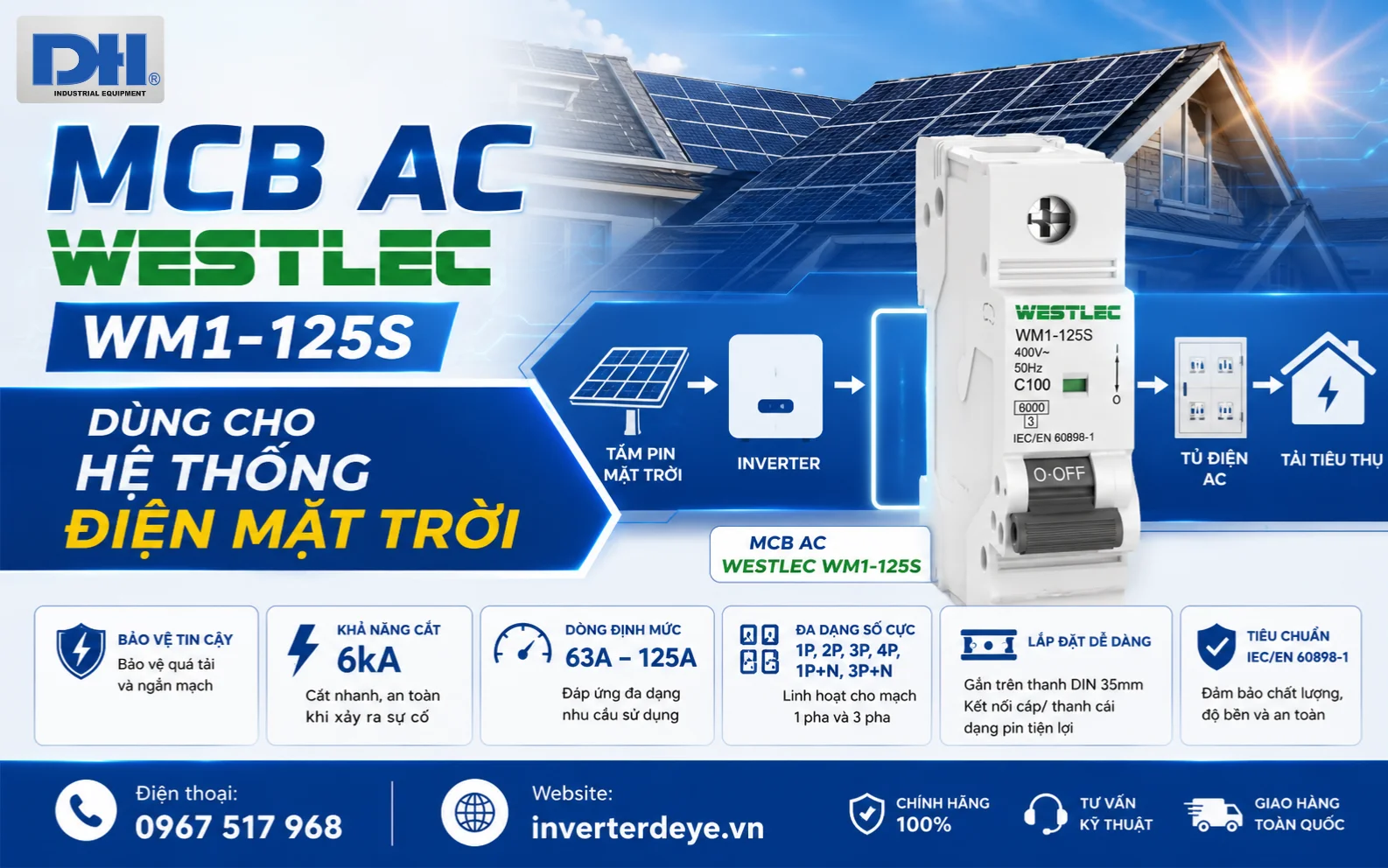

MCB AC Westlec WM1-125S chuyên dùng cho hệ thống Solar — Chuyên dùng cho hệ thống Solar

MCB AC Westlec WM1-125S Thường Được Ứng Dụng Ở Đâu?

MCB AC có thể được sử dụng trong:

Tủ điện phân phối AC.
Tủ điện dùng trong hệ thống năng lượng mặt trời dân dụng và thương mại.
Tủ điện cho nhà xưởng, văn phòng, cửa hàng.
Mạch cấp nguồn cho thiết bị điện công suất lớn.
Các hệ thống điện hạ áp cần bảo vệ quá tải và ngắn mạch.

Với hệ thống solar, MCB AC Westlec WM1-125S chỉ là một phần của hệ thống bảo vệ. Tùy thiết kế có thể cần phối hợp thêm SPD, RCCB/RCBO, cầu dao cách ly và các thiết bị bảo vệ khác.

Xem thêm: Cầu Dao Cách Ly WESTLEC 25A–125A 1P/2P/3P/4P | WD1-125

Đơn Vị Cung Cấp MCB AC Westlec WM1-125S Chính Hãng?

Solar DH cung cấp các thiết bị điện và phụ kiện phục vụ hệ thống điện mặt trời, bao gồm thiết bị bảo vệ mạch AC và các giải pháp tủ điện cho inverter. Đội ngũ kỹ thuật giàu kinh nghiệm, sẵn sàng tư vấn và hỗ trợ đấu nối tủ điện hoàn chỉnh theo nhu cầu thực tế. Nếu bạn chưa xác định nên chọn loại MCB nào phù hợp cho hệ thống nhà bạn, liên hệ ngay Solar DH để được tư vấn ngay nhé!
