Aptomat Chống Dòng Rò Westlec 16A-63A| RCCB WL1-63

Aptomat chống dòng rò Westlec WL1-63 là thiết bị bảo vệ dòng điện dư (RCCB – Residual Current Circuit Breaker), được sử dụng để phát hiện dòng rò và sự cố chạm đất trong hệ thống điện. Sản phẩm có các mức dòng định mức từ 16A đến 63A, hỗ trợ cấu hình 2P (1P+N) và 4P (3P+N), phù hợp với nhiều hệ thống điện hạ áp. Cùng Solar DH tìm hiểu chi tiết RCCB WL1-63, trong bài viết dưới đây!

Nội dung

Aptomat chống dòng rò 63A là gì?

Aptomat chống dòng rò là cách gọi khá phổ biến tại Việt Nam của thiết bị RCCB – Residual Current Circuit Breaker. Khác với MCB, RCCB được thiết kế chủ yếu để phát hiện dòng điện dư/dòng điện rò trong mạch điện. Khi xuất hiện dòng rò do sự cố cách điện, chạm đất hoặc dòng điện đi theo đường dẫn không mong muốn, RCCB có thể tác động ngắt mạch theo điều kiện tác động của thiết bị.

RCCB WL1-63 được hãng công bố đạt tiêu chuẩn IEC/EN 61008-1, hỗ trợ các dạng dòng điện dư AC, A, A-SI và A-S, lắp đặt trên thanh ray DIN 35mm. Ngoài ra, aptomat chống dòng rò Westlec WL1-63 có nhiều dòng điện định mức như: 16A, 25A, 32A, 40A và 63A. Đây là lựa chọn đáng cân nhắc cho tủ điện dân dụng, thương mại, công nghiệp và các mạch AC trong hệ thống điện mặt trời.

Thông số kỹ thuật aptomat chống dòng rò WESTLEC WL1-63

Loại thiết bị: RCCB – Thiết bị bảo vệ dòng điện dư
Tiêu chuẩn: IEC/EN 61008-1
Chức năng bảo vệ: Bảo vệ sự cố chạm đất, dòng điện rò
Cơ cấu tác động: Điện từ (Electromagnetic)
Dạng dòng điện dư: AC, A, A-SI, A-S
Số cực: 2P (1P+N), 4P (3P+N)
Vị trí cực N: Bên phải
Điện áp định mức Ue: 230/240V~ đối với 1P+N; 400/415V~ đối với 3P+N
Dòng điện định mức In: 16A, 25A, 32A, 40A, 63A
Tần số định mức: 50/60Hz
Dòng ngắn mạch có điều kiện định mức Inc = IΔc: WL1-63: 6kA; WL1-63H: 10kA
Điện áp chịu xung định mức Uimp: 4kV (1,2/50 μs)
Điện áp thử điện môi: 2kV, 50/60Hz trong 1 phút
Độ bền điện: 2.000 chu kỳ
Độ bền cơ: 4.000 chu kỳ
Chỉ thị vị trí tiếp điểm: Xanh: OFF / Đỏ: ON
Cấp bảo vệ RCCB 16A-63A Westlec: IP20
Nhiệt độ môi trường: -25°C đến +40°C
Độ ẩm tối đa: 95%
Kiểu kết nối: Cáp / thanh cái chân Pin / thanh cái dạng Fork
Tiết diện dây tối đa: 16 mm² dây mềm / 25 mm² dây cứng
Mô-men siết tối đa: 2,5 N·m
Phương thức lắp đặt: Thanh ray DIN 35 mm
Phương thức cấp nguồn: Hai chiều (Bi-directional)

5 ưu điểm nổi bật RCCB WL1-63 Westlec

Bảo vệ dòng điện rò và sự cố chạm đất

Đây là chức năng quan trọng nhất của RCCB WL1-63. Khi xảy ra sự cố cách điện, một phần dòng điện có thể thoát xuống đất hoặc đi qua vỏ thiết bị. Khi đó xuất hiện dòng điện dư, RCCB sẽ phát hiện sự mất cân bằng và thực hiện thao tác ngắt mạch khi đạt điều kiện tác động. Nhờ đó, thiết bị góp phần nâng cao an toàn điện và hạn chế nguy cơ do dòng rò.

Xem thêm: Aptomat Chống Giật Westlec | RCBO WL5-63 Chính Hãng

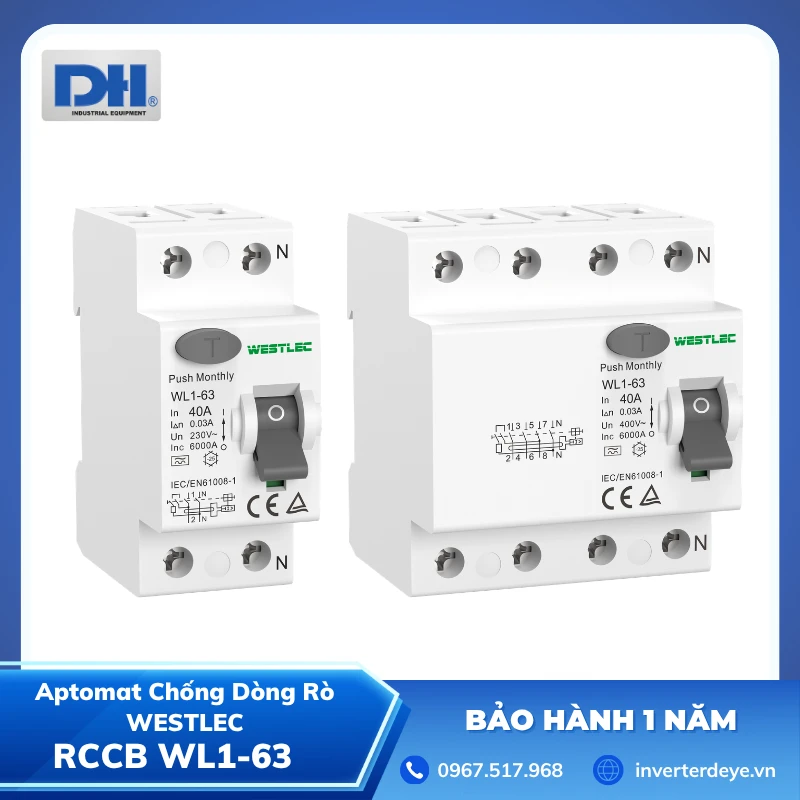

Aptomat chống dòng rò WL1-63 có phiên bản 2P và 4P tiện dụng

Một ưu điểm quan trọng của RCCB WL1-63 là có thể lựa chọn theo cấu hình hệ thống:

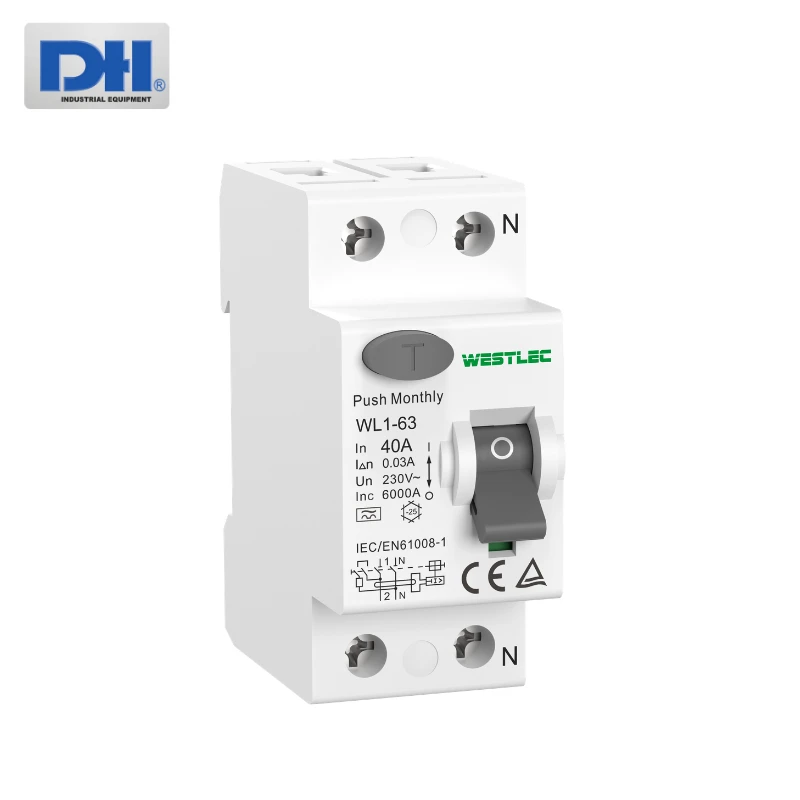

WL1-63 2P (1P+N): Dành cho hệ thống điện 1 pha.

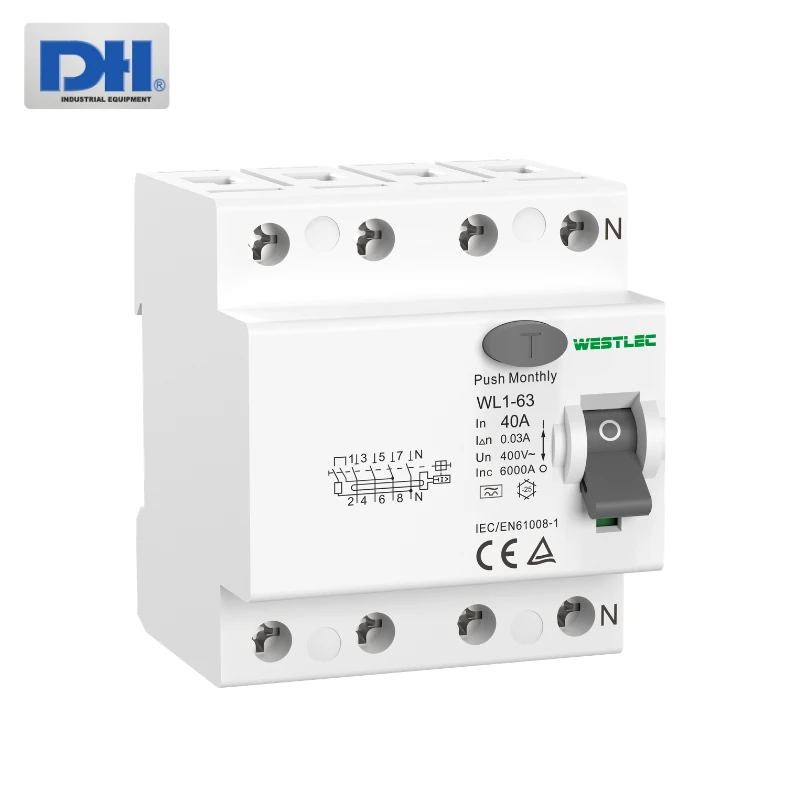

WL1-63 4P (3P+N): Dành cho hệ thống điện 3 pha có dây trung tính.

Điều này giúp kỹ thuật viên dễ dàng lựa chọn thiết bị phù hợp với sơ đồ phân phối điện thực tế.

Dải dòng định mức 16A–63A

Aptomat chống dòng rò Westlec WL1-63 có các dòng định mức từ: 16A – 25A – 32A – 40A – 63A. Trong đó, 63A là mức dòng định mức cao nhất của dòng WL1-63. Tuy nhiên, khi lựa chọn RCCB 63A, không nên chỉ dựa vào công suất tải. Cần đồng thời kiểm tra:

Dòng tải thiết kế.
Tiết diện dây dẫn.
Phương thức lắp đặt.
Điện áp hệ thống.
Khả năng chịu ngắn mạch.
Sơ đồ nối đất.
Yêu cầu phối hợp với các thiết bị bảo vệ khác.

5 ưu điểm nổi bật RCCB WL1-63 — 5 ưu điểm nổi bật

Hỗ trợ nhiều dạng dòng điện dư

Theo công bố từ thương hiệu Westlec WL1-63 hỗ trợ: AC, A, A-SI và A-S. Đây là thông số quan trọng, khi trong hệ thống có các loại phụ tải khác nhau.

Đặc biệt, với các hệ thống có thiết bị điện tử công suất, biến tần hoặc inverter, việc lựa chọn loại bảo vệ dòng dư cần căn cứ vào đặc tính dòng rò của thiết bị và yêu cầu của nhà sản xuất.

Xem thêm: MCB AC Westlec WM1-125S 63A–125A | Bảo Hành 1 Năm

Lắp đặt thuận tiện trên thanh DIN 35mm

RCCB WL1-63 được thiết kế để lắp trên thanh ray DIN 35mm, phù hợp với kết cấu phổ biến của tủ điện phân phối. Thiết bị hỗ trợ:

Đấu nối bằng cáp.
Thanh cái dạng Pin.
Thanh cái dạng Fork.
Dây mềm tối đa 16mm².
Dây cứng tối đa 25mm².
Mô-men siết tối đa 2,5N·m.

Thiết kế này giúp việc bố trí thiết bị trong tủ điện trở nên thuận tiện và gọn gàng hơn.
