MCCB 100A 4P Chanan | Aptomat Khối Cho Tủ Điện

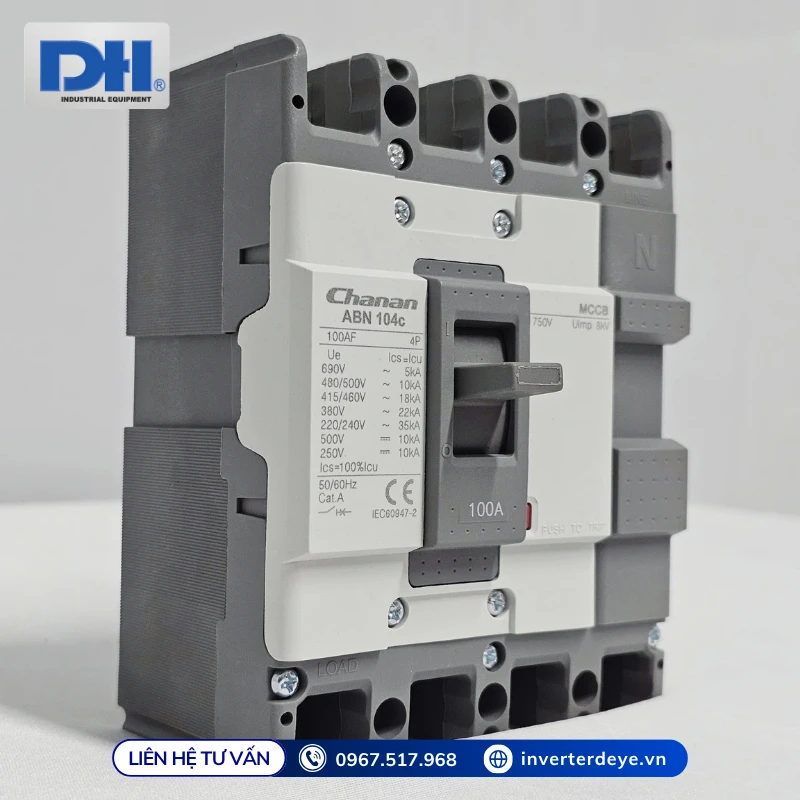

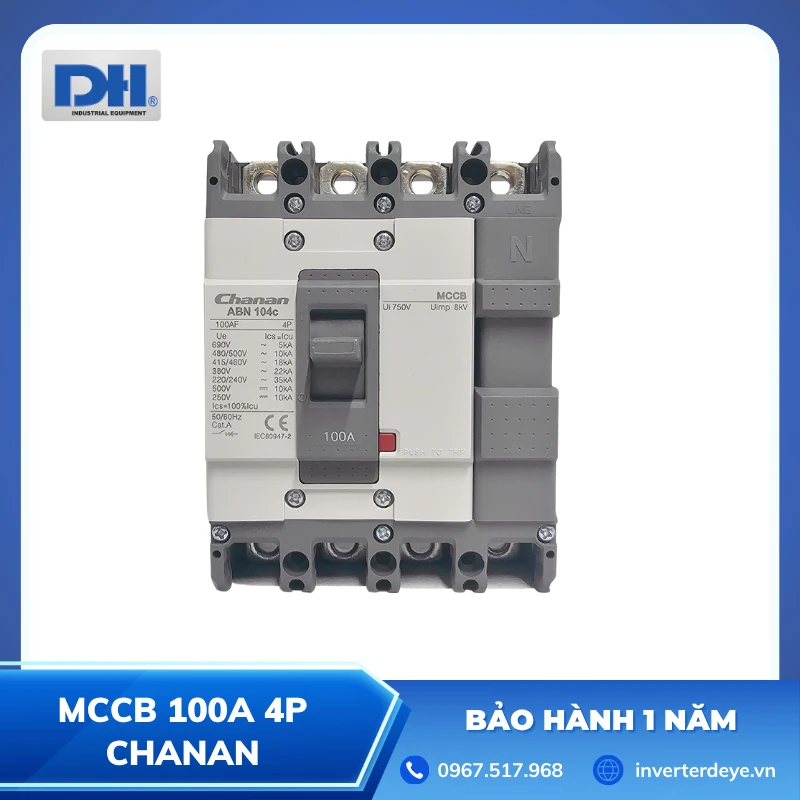

MCCB 100A 4P Chanan ABN104c là lựa chọn lý tưởng lắp cho các tủ điện 3 pha, tủ AC và hệ thống phân phối điện. Thiết bị có dòng định mức 100A, cấu hình 4P, khung 100AF và điện áp làm việc định mức lên đến 690VAC. Sản phẩm được Solar DH phân phối chính hãng, bảo hành 1 năm theo tiêu chuẩn nhà sản xuất.

Nội dung

MCCB 100A 4P Chanan dùng để làm gì?

MCCB hay còn gọi aptomat khối, dùng để đóng cắt và bảo vệ mạch điện. Khi dòng điện vượt quá mức cho phép hoặc xảy ra sự cố ngắn mạch, cơ cấu bảo vệ của MCCB sẽ tác động để hạn chế ảnh hưởng đến dây dẫn và thiết bị phía sau.

CB khối Chanan ABN104c 100A 4P có cơ cấu bảo vệ nhiệt – từ, trong đó phần nhiệt xử lý tình trạng quá tải còn phần từ phản ứng nhanh với dòng sự cố lớn. Điểm đáng chú ý của phiên bản này là cấu hình 4P – 100A. Với hệ thống điện 3 pha có dây trung tính, MCCB 4P có thể được sử dụng ở những vị trí cần đóng cắt cả ba pha và dây trung tính theo thiết kế của tủ.

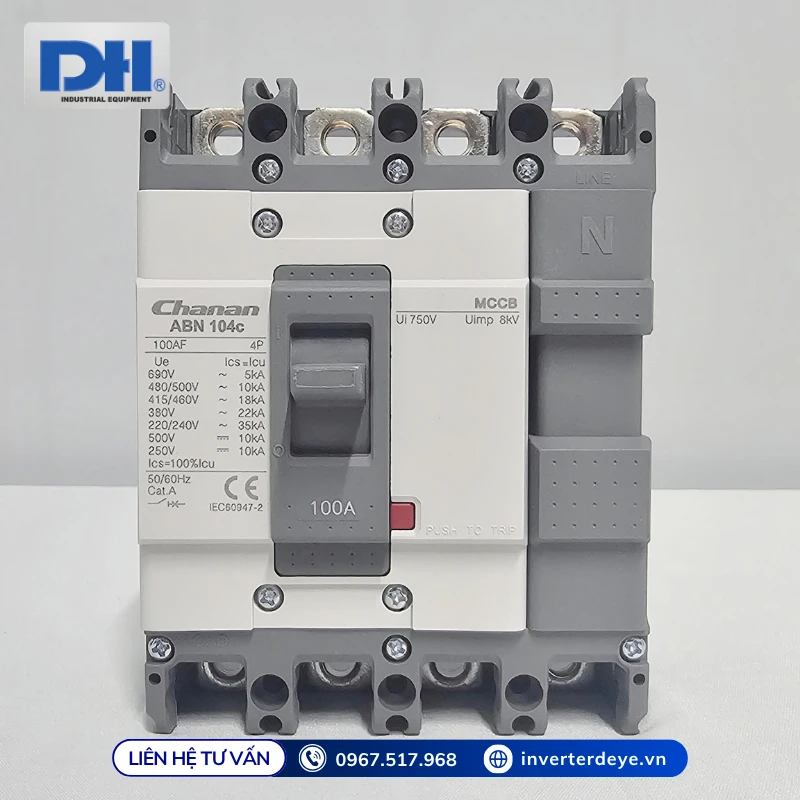

Thông số kỹ thuật MCCB Chanan 100A 4P

Dòng định mức: 100A
Số cực: 4P
Điện áp làm việc Ue: 690V AC
Điện áp cách điện Ui: 750V
Điện áp chịu xung Uimp: 8kV
Tần số: 50/60Hz
Cơ cấu bảo vệ: Nhiệt – từ
Tiêu chuẩn: IEC 60947-2

Khả năng cắt ngắn mạch được phân theo điện áp: 5kA tại 690V, 10kA tại 480/500V, 18kA tại 415/460V, 22kA tại 380V và 35kA tại 220/250V AC.Đây là lý do khi chọn MCCB 100A 4P Chanan cho tủ điện mặt trời, không nên chỉ nhìn vào thông số 100A. Khả năng cắt phải được đối chiếu với điện áp và mức dòng ngắn mạch dự kiến của hệ thống.

>>> Xem thêm: MCCB 250A 4P Chanan

MCCB 100A 4P Chanan dùng cho tủ điện mặt trời như thế nào?

Trong hệ thống điện mặt trời, MCCB thường xuất hiện ở phía AC của inverter hoặc trong các tủ phân phối điện.

Ví dụ: Với một hệ thống inverter 3 pha, MCCB có thể được bố trí trên nhánh AC từ inverter về tủ điện. Tùy thiết kế, phía sau MCCB có thể là thanh cái, tải tiêu thụ hoặc điểm đấu nối với hệ thống điện của công trình.

Với các hệ thống Solar cho nhà xưởng, kho, cửa hàng, văn phòng hoặc công trình thương mại. Việc sử dụng MCCB 100A 4P Chanan dạng khối giúp tủ điện có cấu hình rõ ràng và thuận tiện hơn, trong quá trình vận hành, bảo trì. Khi chọn CB cho inverter, cần kiểm tra dòng AC đầu ra của chính model inverter, điều kiện tải và hệ thống cáp. Một thiết bị có dòng định mức quá thấp, có thể gây tác động không mong muốn. Ngược lại, chọn quá cao cũng có thể làm giảm hiệu quả bảo vệ đường dây.

Aptomat khối Chanan 100A 4P có dùng được cho inverter Deye không?

Dùng được, nhưng cần kiểm tra từng model inverter trước khi lựa chọn. Nếu bạn đang sử dụng inverter Deye 3 pha, hãy cung cấp cho kỹ thuật các thông tin như model inverter, công suất, dòng AC tối đa và sơ đồ tủ điện. Từ đó mới xác định được MCCB 100A 4P có phù hợp với nhánh AC hay không.

Đây cũng là cách nên làm khi cấu hình tủ điện Solar. Khi chọn MCCB dựa trên dòng điện thực tế của mạch và khả năng chịu tải của hệ thống, thay vì chỉ dựa vào công suất ghi trên inverter.

Mua MCCB 100A 4P Chanan chính hãng ở đâu?

Nếu bạn đang tìm MCCB 100A 4P Chanan ABN104c cho tủ điện Solar, tủ AC hoặc hệ thống điện 3 pha. Solar DH có thể hỗ trợ tư vấn cấu hình trước khi đặt hàng. Sản phẩm được Solar DH phân phối chính hãng và bảo hành 1 năm. Ngoài MCCB, Solar DH còn cung cấp các thiết bị phục vụ tủ điện Solar như MCB, ATS, SPD và các phụ kiện điện khác….

Liên hệ Solar DH để được tư vấn và báo giá ưu đãi ngay!
