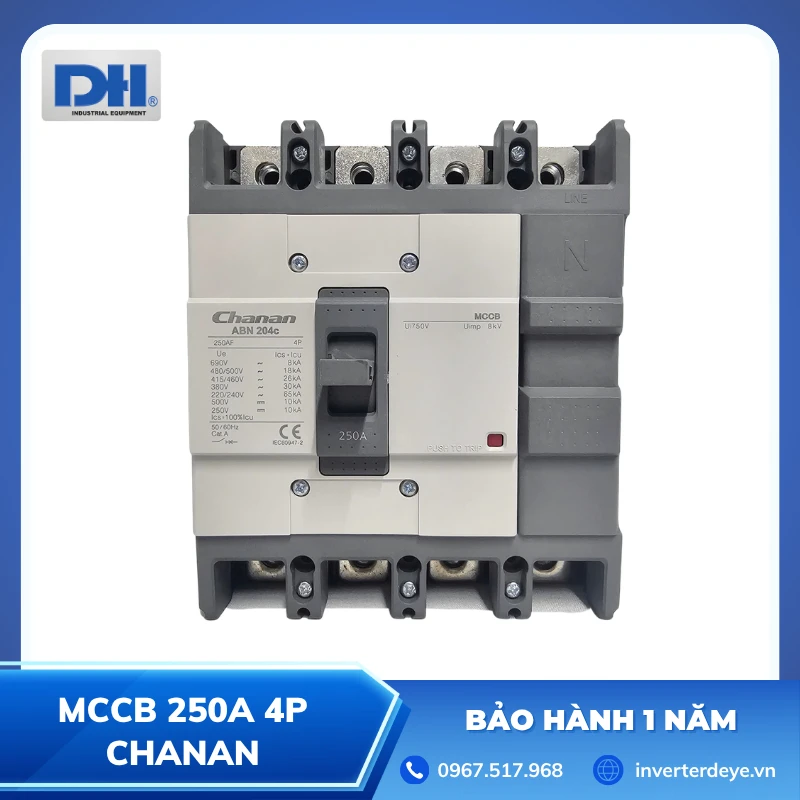

MCCB 250A 4P Chanan | Aptomat Khối 3 Pha

MCCB 250A 4P Chanan là thiết bị đóng cắt dạng khối, dành cho các hệ thống điện 3 pha có dòng tải lớn. Với dòng định mức 250A, 4 cực, điện áp làm việc lên đến 690VAC, sản phẩm phù hợp để sử dụng trong tủ điện phân phối, tủ AC điện mặt trời, hệ thống Hybrid, nhà xưởng và các công trình thương mại. Solar DH phân phối thiết bị Chanan chính hãng, hỗ trợ tư vấn lựa chọn thiết bị theo công suất hệ thống và bảo hành 1 năm.

Nội dung

MCCB 250A 4P Chanan là gì?

MCCB là viết tắt của Molded Case Circuit Breaker, thường được gọi là aptomat khối hoặc CB khối. Thiết bị có nhiệm vụ đóng cắt nguồn điện và bảo vệ mạch khi xuất hiện tình trạng quá tải hoặc ngắn mạch. Với phiên bản 4P 250A, MCCB Chanan được thiết kế cho hệ thống điện 3 pha có dòng điện lớn. Thiết kế 4P cho phép thiết bị đóng cắt đồng thời các dây dẫn theo cấu hình hệ thống, trong đó có dây trung tính khi thiết kế yêu cầu. Đây là lý do aptomat khối 250A thường xuất hiện trong các tủ điện tổng, tủ phân phối và tủ điện AC của hệ thống năng lượng mặt trời công suất lớn.

Thông số kỹ thuật

Model ABN 204c
Dòng định mức: 250A
Số cực: 4P
Điện áp làm việc Ue: 690VAC
Điện áp cách điện Ui: 750V
Điện áp chịu xung Uimp: 8kV
Tần số: 50/60Hz
Tiêu chuẩn: IEC 60947-2
Khả năng cắt: Phụ thuộc cấp điện áp làm việc
Điều khiển: Tay gạt On/Off
Chức năng: Bảo vệ quá tải, ngắn mạch

Khả năng cắt ngắn mạch thay đổi theo điện áp: 8kA tại 690V, 18kA tại 480/500V, 26kA tại 415/460V, 30kA tại 380V và 65kA tại 220/240V AC. Đây là điểm cần lưu ý khi lựa chọn MCCB cho hệ thống điện.

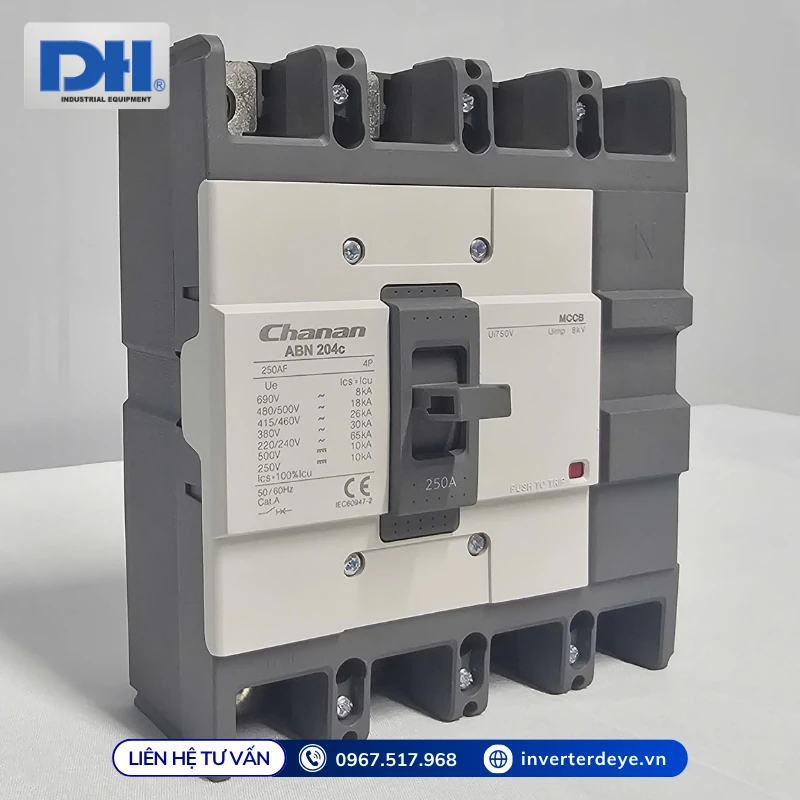

Dạng khối chắc chắn, đảm bảo an toàn điện — Dạng khối chắc chắn

>>> Xem thêm: MCB 100A 4P Chanan

MCCB 250A 4P Chanan được ứng dụng ở đâu?

Sản phẩm có thể được sử dụng trong:

Tủ điện AC hệ thống điện mặt trời.
Tủ điện Hybrid và hệ thống lưu trữ năng lượng.
Tủ điện tổng, tủ phân phối 3 pha.
Nhà xưởng, nhà máy sản xuất.
Công trình thương mại, văn phòng.
Hệ thống máy móc và phụ tải công suất lớn.
Các đường cấp nguồn cần thiết bị MCCB 250A.

Đối với hệ thống Solar, MCCB thường được kết hợp với các thiết bị bảo vệ khác như SPD, MCB, ATS, thanh cái và hệ thống tiếp địa để tạo thành một cấu hình tủ điện hoàn chỉnh. Solar DH hiện cũng phân phối nhiều nhóm thiết bị Chanan, dành cho hệ thống điện mặt trời.

>>> Xem thêm: Tủ điện năng lượng mặt trời

Chọn Aptomat khối 4P 250A Chanan cần lưu ý gì?

Một sai lầm khá phổ biến là thấy hệ thống có dòng điện khoảng 200–250A, rồi chọn ngay CB khối 250A. Thực tế, việc lựa chọn cần xem xét đồng thời: dòng tải, tiết diện cáp, dòng ngắn mạch, điện áp hệ thống, đặc tính MCCB, tính năng phối hợp bảo vệ. Đặc biệt với hệ thống điện mặt trời và Hybrid, cần tính cả dòng AC cực đại của inverter và điều kiện vận hành thực tế. Khi lựa chọn MCCB phải có khả năng cắt phù hợp, với dòng ngắn mạch dự kiến tại điểm lắp đặt.

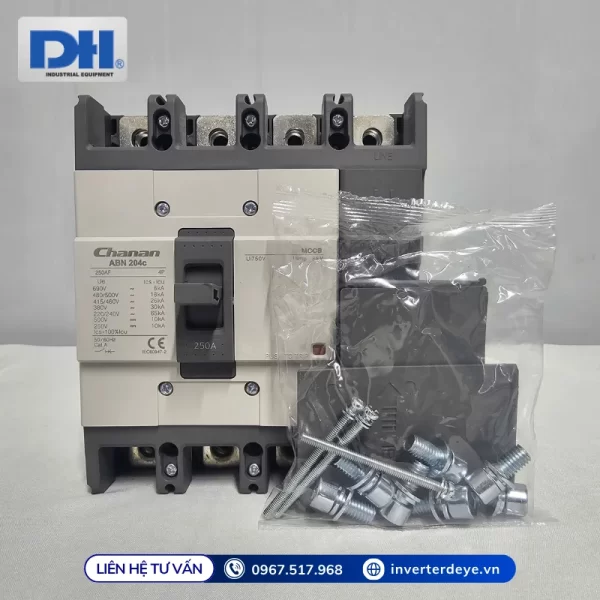

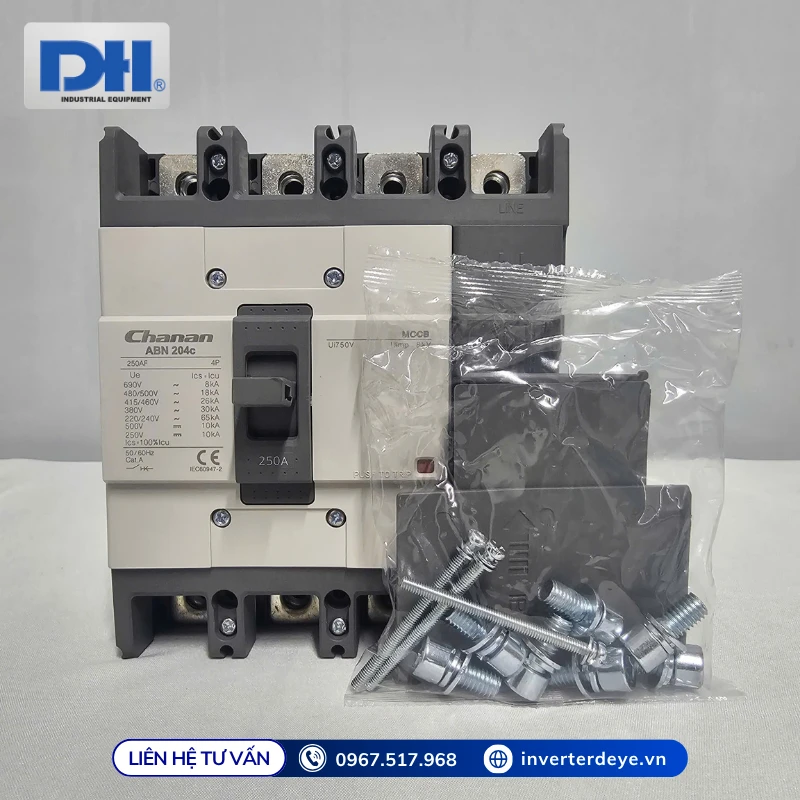

MCCB 250A 4P Chanan đi kèm đầy đủ phụ kiện

Mua MCCB 250A 4P Chanan chính hãng tại Solar DH

MCCB 250A 4P Chanan ABN 204c là lựa chọn phù hợp cho các hệ thống điện 3 pha có dòng tải lớn, đặc biệt khi cần một thiết bị đóng cắt dạng khối cho tủ điện Solar, Hybrid hoặc tủ phân phối. Solar DH là đơn vị cung cấp thiết bị Chanan chính hãng tại Việt Nam, khi mua hàng từ chúng tôi bạn sẽ được hỗ trợ:
