Tủ Điện On-Grid 110kW 10 String Chanan

Nội dung

Tủ Điện On Grid 110kW – Thiết Bị Không Thể Thiếu Trong Hệ Thống Điện Mặt Trời Công Suất Lớn

Khi quy mô hệ thống điện mặt trời hòa lưới ngày càng mở rộng, số lượng chuỗi pin (PV String) liên tục tăng lên. Điều này, đồng nghĩa việc yêu cầu về an toàn điện và quản lý hệ thống cũng trở nên khắt khe. Đây là lý do tủ điện On Grid 110kW được xem là thiết bị không thể thiếu, trong các dự án điện mặt trời hòa lưới công suất lớn.

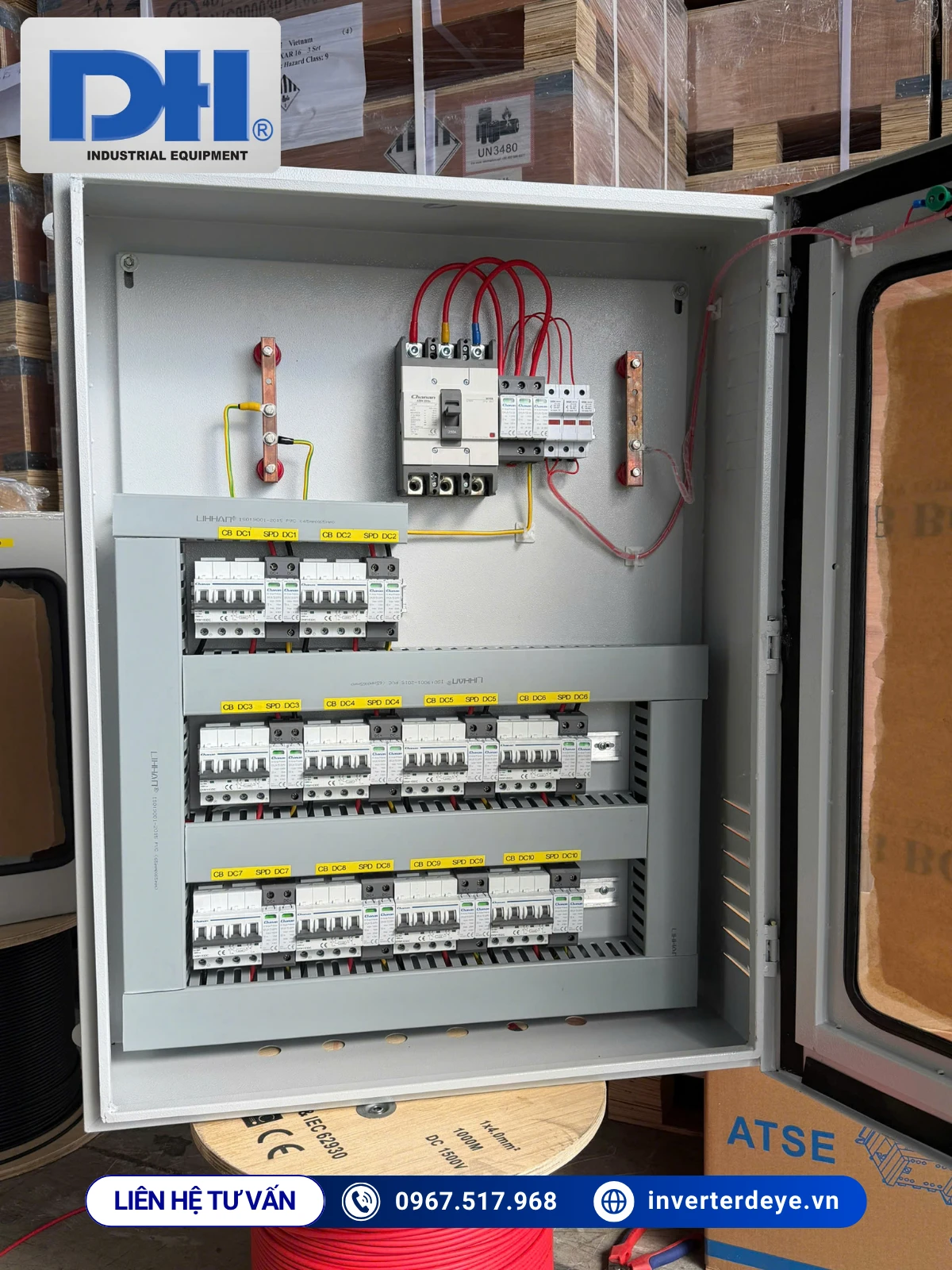

Tủ điện On Grid 110kW – 3 pha – 10 String được thiết kế nhằm bảo vệ từng đầu vào bằng thiết bị chuyên dụng, trước khi cấp nguồn về inverter. Toàn bộ thiết bị đóng cắt và chống sét đều sử dụng thiết bị từ thương hiệu nổi tiếng Chanan. Ngoài ra, kết hợp với hệ thống thanh đồng và vỏ tủ sơn tĩnh điện, mang lại khả năng vận hành ổn định trong môi trường công nghiệp.

Tổng Quan Sản Phẩm

Tủ điện năng lượng mặt trời 110kW hòa lưới, được thiết kế cho các hệ thống điện mặt trời có công suất khoảng 100–120kWp. Tương thích với nhiều dòng inverter thương mại trên thị trường.

Thiết bị	Số lượng
MCCB Chanan 250A 3P	01
SPD AC Chanan 275V 3P	01
Bộ đế cầu chì + ruột cầu chì	03
Đèn báo pha Đỏ – Vàng – Xanh	01
MCB DC 32A 1000V 4P Chanan	10
SPD DC 1000V Chanan	10
Thanh đồng PE 150 × 15 mm	01
Thanh đồng N 150 × 15 mm	01
Vỏ tủ sắt sơn tĩnh điện	01

Xem thêm: Inverter hòa lưới 110kW Deye SUN-110K-G03

Điểm Nổi Bật Của Tủ Điện On Grid 110kW Do DH Đấu Nối Trực Tiếp

Bảo vệ độc lập cho từng chuỗi pin

Mỗi String được trang bị 01 MCB DC và 01 SPD DC riêng biệt. Thiết kế này giúp cô lập nhanh chuỗi gặp sự cố mà không làm gián đoạn hoạt động của toàn bộ hệ thống. Đồng thời, việc đánh số từ DC1 đến DC10 hỗ trợ kỹ thuật viên kiểm tra và bảo trì nhanh chóng.

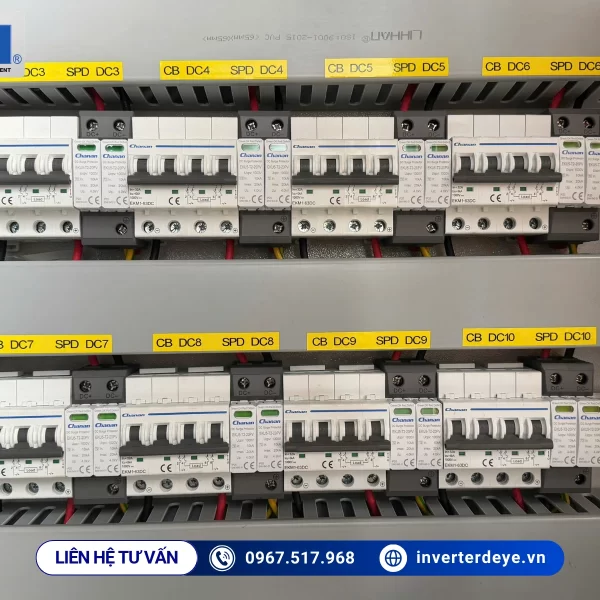

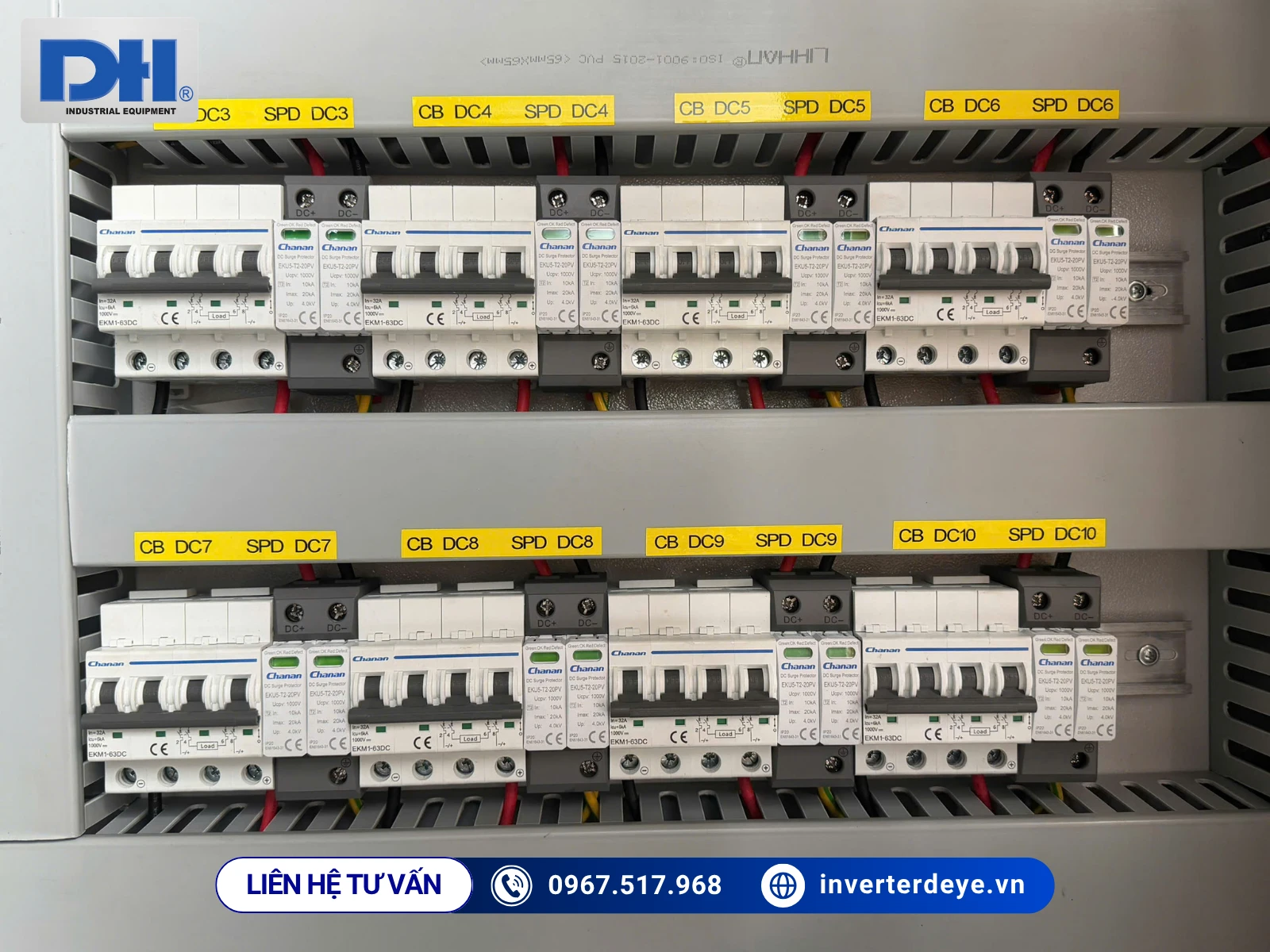

Trang bị MCB và SPD DC bảo vệ từng Strings

Xem thêm: MCB DC 2P 16A/25A/32A/63A Chanan

Tủ Điện On Grid 110kW trang bị chống sét lan truyền hiệu quả

Nguồn điện DC từ các tấm pin luôn tiềm ẩn nguy cơ chịu ảnh hưởng của xung sét lan truyền, đặc biệt tại các khu vực có mật độ giông sét cao. Tủ được trang bị:

10 SPD DC 1000V bảo vệ từng String.
01 SPD AC 275V bảo vệ phía điện xoay chiều.

Giải pháp bảo vệ hai cấp giúp giảm nguy cơ hư hỏng inverter và các thiết bị điện phía sau.

Xem thêm: Chống Sét Lan Truyền DC Chanan | SPD DC 600V 800V 1000V

MCCB tổng công suất lớn

MCCB Chanan 250A 3 pha đóng vai trò là thiết bị đóng cắt chính của toàn bộ tủ điện On Grid 110kW. Thiết bị có khả năng:

Cách ly nguồn khi bảo trì.
Bảo vệ quá tải.
Bảo vệ ngắn mạch.
Đảm bảo an toàn cho người vận hành.

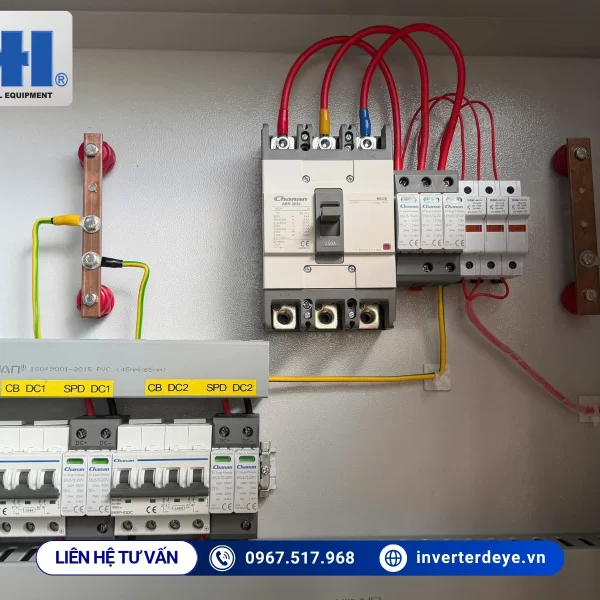

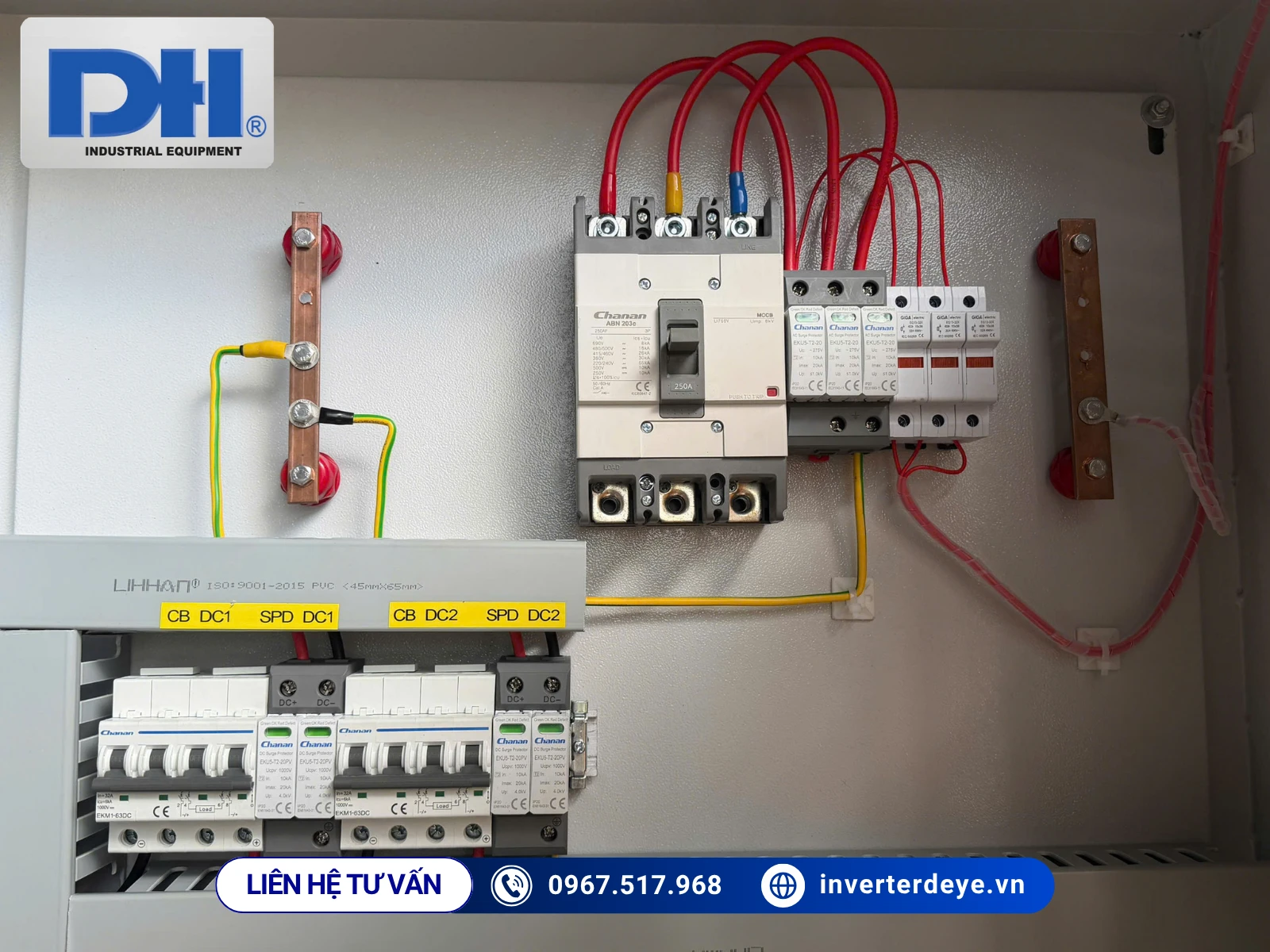

Tủ điện On Grid 110kW trang bị MCCB 250A 3P

Hệ thống thanh đồng gia công chắc chắn

Thanh đồng PE và thanh đồng N kích thước 150 × 15 mm được gia công và cố định bằng sứ cách điện, giúp:

Tăng khả năng dẫn điện.
Giảm điện trở tiếp xúc.
Hạn chế phát sinh nhiệt.
Nâng cao tuổi thọ hệ thống.

Theo dõi trạng thái tủ điện On Grid 110kW dễ dàng qua đèn báo pha

Mặt trước tủ điện năng lượng mặt trời 110kW được trang bị hệ thống đèn báo pha gồm:

Đèn đỏ.
Đèn vàng.
Đèn xanh.

Kết hợp với bộ cầu chì bảo vệ riêng, kỹ thuật và người dùng có thể nhanh chóng kiểm tra tình trạng nguồn điện mà không cần tháo lắp thiết bị.

Vỏ tủ sơn tĩnh điện cao cấp

Không chỉ tập trung vào thiết bị bên trong, phần vỏ tủ cũng được lựa chọn nhằm đáp ứng điều kiện vận hành ngoài thực tế. Tủ điện On Grid 110kW mang đến nhiều ưu điểm như:

Thép dày chịu lực tốt.
Sơn tĩnh điện chống ăn mòn.
Cửa tủ có gioăng cao su chống bụi.
Khóa tay gạt chắc chắn.
Bố trí máng đi dây gọn gàng.
Dễ dàng đấu nối và bảo trì.

Thiết kế này phù hợp với nhiều môi trường như nhà xưởng, mái nhà công nghiệp hoặc khu vực có độ ẩm cao.

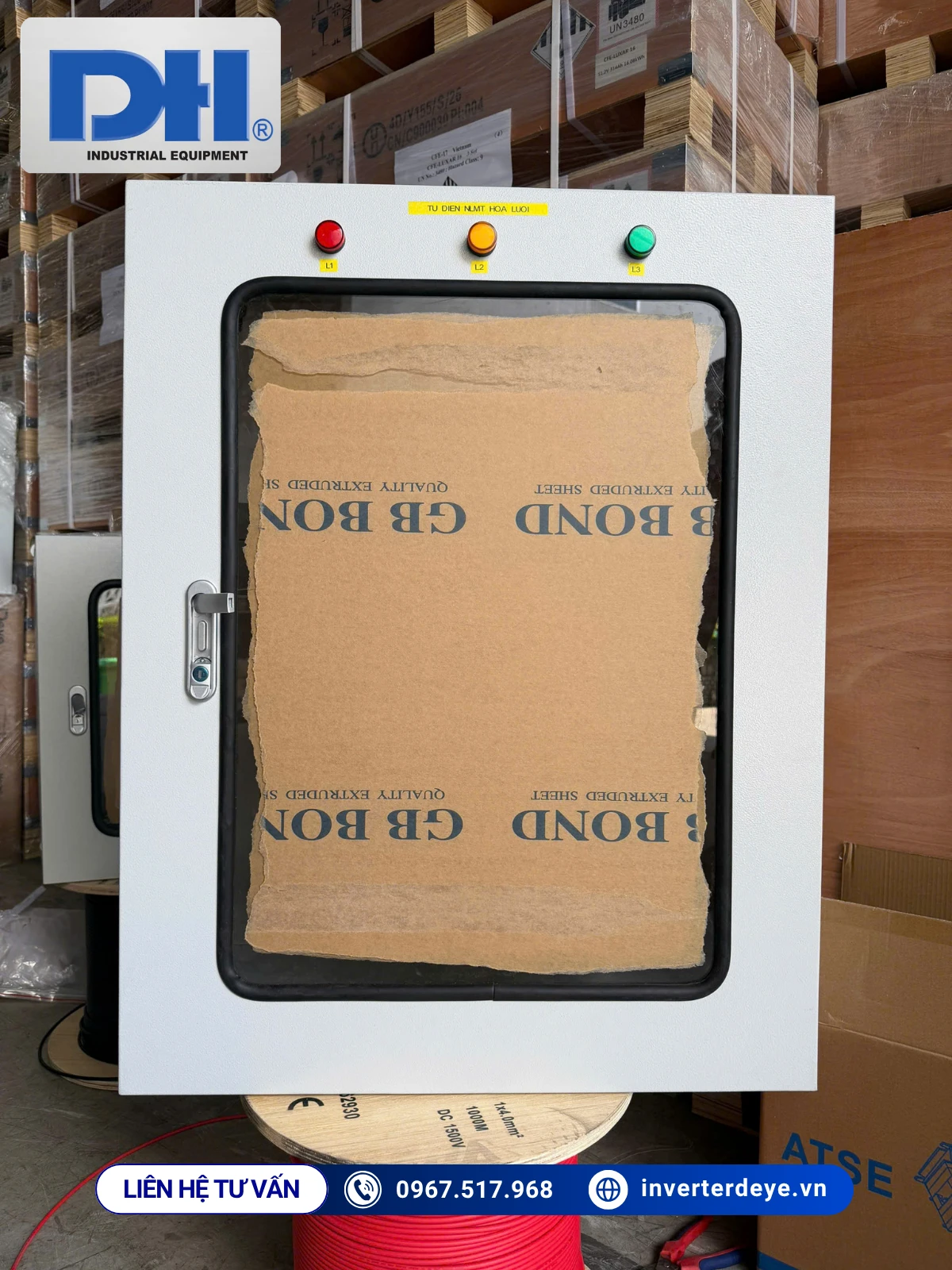

Vỏ tủ điện On Grid 110kW sơn tĩnh điện cao cấp

Ứng Dụng Thực Tế Tủ Điện On Grid 110kW

Toàn bộ quá trình hoạt động của tủ được thiết kế theo trình tự:

Chuỗi pin mặt trời → MCB DC → SPD DC → Thanh đồng → MCCB tổng → SPD AC → Inverter hòa lưới

Thiết kế này giúp thu gom dòng điện khoa học, giảm chiều dài dây dẫn và tăng độ an toàn cho toàn bộ hệ thống. Tủ điện năng lượng mặt trời 110kW hòa lưới phù hợp với nhiều loại công trình:

Nhà máy sản xuất.
Khu công nghiệp.
Kho logistics.
Trung tâm thương mại.
Trang trại nông nghiệp.
Hệ thống điện mặt trời mái nhà doanh nghiệp.
Dự án điện mặt trời thương mại.

Xem thêm: Lắp điện mặt trời 110kW giải pháp tiết kiệm cho doanh nghiệp

Solar DH – Đơn Vị Cung Cấp Tủ Điện Mặt Trời Đấu Nối Theo Yêu Cầu Uy Tín

Nếu bạn đang tìm kiếm đơn vị chuyên nghiệp đấu nối tủ điện, thì Solar DH là một lựa chọn uy tín dành cho bạn. Chúng tôi có hơn 10 năm kinh nghiệm trong lĩnh vực cung cấp thiết bị như: Inverter, tấm pin mặt trời, pin lưu trữ, MCB, SPD, MCCB….và thiết kế tủ theo yêu cầu riêng của dự án. Đội ngũ kỹ sư của chúng tôi sẵn sàng hỗ trợ:
