ATS 100A có thể sử dụng cho nhiều hệ thống Inverter Hybrid Deye, nhưng không nên chọn ATS chỉ dựa vào công suất inverter. Cần xem xét dòng điện AC, loại hệ thống 1 pha hay 3 pha, công suất tải, nguồn dự phòng và thiết bị bảo vệ đi kèm. Vậy ATS 100A phù hợp lắp với biến tần Hybrid Deye nào và nên đấu nối MCB, SPD vào tủ điện ra sao? Cùng Solar DH tìm hiểu cách lựa chọn và cấu hình ATS phù hợp cho từng hệ thống.

ATS 100A Dùng Cho Inverter Hybrid Deye Nên Chọn Thế Nào?

Không phải cứ Inverter Hybrid Deye công suất lớn, là phải dùng bộ chuyển nguồn 100A. Khi lựa chọn bộ chuyển nguồn cho hệ thống lưu trữ, điều đầu tiên cần xác định là hệ thống 1 pha hay 3 pha, sau đó mới tính đến dòng điện, công suất tải và cấu hình tủ điện. Đây cũng là điểm khách hàng thường nhầm khi tìm mua ATS 100A. Trên thị trường có rất nhiều loại cùng dòng 100A, nhưng khác hoàn toàn về cấu hình. Chẳng hạn, Solar DH đang cung cấp ATS Chanan 100A 2P cho hệ thống 1 pha, trong khi ATS Chanan 100A 4P và ATS Cemig 100A 4P được sử dụng cho các cấu hình 3 pha phù hợp.

Vì vậy, trước khi chọn ATS lắp cho Inverter Deye, cần trả lời 5 câu hỏi:

• Inverter Hybrid Deye là 1 pha hay 3 pha?
• Nguồn điện cần chuyển là lưới – inverter, lưới – máy phát hay cấu hình khác?
• Tổng tải cần ATS đóng cắt là bao nhiêu?
• ATS cần bao nhiêu cực?
• Tủ điện có cần kết hợp MCB/MCCB, SPD AC/DC và các thiết bị bảo vệ khác không?

ATS 100A Có Vai Trò Gì Trong Hệ Thống Điện Mặt Trời Hybrid Deye?

ATS là viết tắt của Automatic Transfer Switch, hay bộ chuyển nguồn tự động. Thiết bị có nhiệm vụ, chuyển đổi giữa hai nguồn điện theo cấu hình của hệ thống. Trong hệ thống điện mặt trời Hybrid, nguồn chuyển đổi có thể liên quan đến điện lưới, nguồn dự phòng, máy phát điện hoặc nguồn từ hệ thống inverter tùy thiết kế.

Nguồn chính gặp sự cố → ATS chuyển sang nguồn dự phòng → tải tiếp tục được cấp điện.

Tuy nhiên, ATS không phải thiết bị bảo vệ thay thế cho MCB/MCCB hoặc SPD. Một tủ điện mặt trời Hybrid được thiết kế bao gồm: Nguồn điện → MCB/MCCB → ATS → Tải kết hợp với SPD AC/DC + CB DC + thanh cái + dây dẫn + tiếp địa + các thiết bị phụ trợ khác. Đây cũng là lý do khi khách hàng yêu cầu kỹ thuật DH đấu nối tủ điện, chúng tô không chỉ xác định “dùng ATS bao nhiêu A” mà phải xem xét toàn bộ cấu hình hệ thống.

So Sánh 3 ATS 100A Đang Được Ưa Chuộng Sử Dụng Tại Solar DH

Nếu khách hàng đang tìm ATS 100A trên inverterdeye.vn, có thể tham khảo nhanh:

Deye 1 pha → xem xét ATS 100A 2P Chanan

Deye 3 pha → xem xét ATS Chanan 100A 4P và  ATS Cemig 100A 4P

Lưu ý: Đây là phân loại theo cấu hình sản phẩm. Để chốt ATS, vẫn cần kiểm tra model inverter, dòng tải và sơ đồ điện cụ thể.

ATS 100A 1 Pha và 3 Pha Khác Nhau Như Thế Nào?

Bộ chuyển nguồn tự động 100A 1 pha và 3 pha, đều có dòng định mức 100A nhưng không phải hai thiết bị có thể thay thế cho nhau.

Lưu ý: 100A là dòng điện định mức của ATS, không phải công suất của inverter.

ATS 100A 1 pha 2P Chanan dùng cho hệ thống nào?

Solar DH đang cung cấp ATS 1 pha 100A 2P Chanan model CA2R-100-202-220.

Theo thông tin sản phẩm, ATS có:

• Dòng điện định mức: 100A
• Điện áp định mức: AC230V
• Số cực: 2P
• Điện áp cách điện Ui: AC690V
• Điện áp chịu xung định mức: 8kV
• Dòng ngắn mạch định mức: 50kA
• Tuổi thọ điện: 2.000 lần
• Tuổi thọ cơ khí: 5.000 lần
• Thời gian chuyển tiếp: <50ms
• Bảo hành: 1 năm.

ATS 100A 2P Chanan phù hợp để lắp đặt cho các dòng Inverter Hybrid Deye 1 pha từ 3kW ~12kW cho các công trình:

• Nhà phố.
• Biệt thự sử dụng điện 1 pha.
• Cửa hàng.
• Văn phòng nhỏ.
• Phòng khám.
• Nhà hàng quy mô nhỏ.
• Hệ thống Solar Hybrid/Off-grid 1 pha.

Trang sản phẩm cũng mô tả ATS có hai chế độ vận hành tự động và thủ công, đồng thời có thể sử dụng trong hệ thống Solar Hybrid/Off-grid.

ATS 100A 3 pha 4P Chanan dùng cho hệ thống nào?

Với hệ thống 3 pha, cấu hình ATS sẽ khác.

Solar DH hiện cung cấp Bộ chuyển nguồn ATS 3 pha 100A 4P Chanan model CAATS1-100PC-40100.

Thông số đáng chú ý:

• Dòng điện định mức: 100A
• Điện áp làm việc định mức: AC400V
• Điện áp cách điện định mức: 750V
• Điện áp chịu xung: 8kV
• Dòng làm việc định mức: 100A
• Dòng ngắn mạch giới hạn định mức: 50kA
• Điện áp điều khiển: AC220V
• Thời gian chuyển đổi I-II hoặc II-I: 0,45 giây
• Trọng lượng: 7,5kg
• Bảo hành: 1 năm.

Thiết bị được kỹ thuật lắp cho các tủ điện mặt trời 3 pha ứng dụng trong thương mại và công nghiệp như: văn phòng, nhà hàng, khách sạn, nhà máy, kho bãi, trang trại…Sản phẩm sử dụng khi hệ thống lắp các biến tần Hybrid Deye 3 pha như: 12kW 16kW, 20kW…Nếu tổng công suất hệ thống và inverter cao có thể cân nhắc sử dụng ATS 3 pha 160A và 250A.

ATS Cemig 100A 4P có phù hợp với Inverter Hybrid Deye nào?

Ngoài Chanan, Solar DH còn cung cấp ATS Cemig 100A 4P SMGQ2-100/4P.

Thông tin sản phẩm hiện công bố:

• Dòng điện định mức: 100A
• Số cực: 4P
• Điện áp: 3 pha 380V / 1 pha 220V
• Chế độ hoạt động: tự động/bằng tay
• Công dụng: chuyển đổi nguồn điện
• Xuất xứ: Cemig / China
• Bảo hành: 1 năm.

ATS 100A 4PCemig có thể chuyển nguồn giữa nguồn chính và nguồn dự phòng như máy phát hoặc inverter Hybrid. Với hệ thống lắp Inverter Hybrid Deye 1 và 3 pha, ATS Cemig 100A 4P là một lựa chọn lý tưởng có thể đưa vào phương án thiết kế, khi các thông số của hệ thống tương thích.

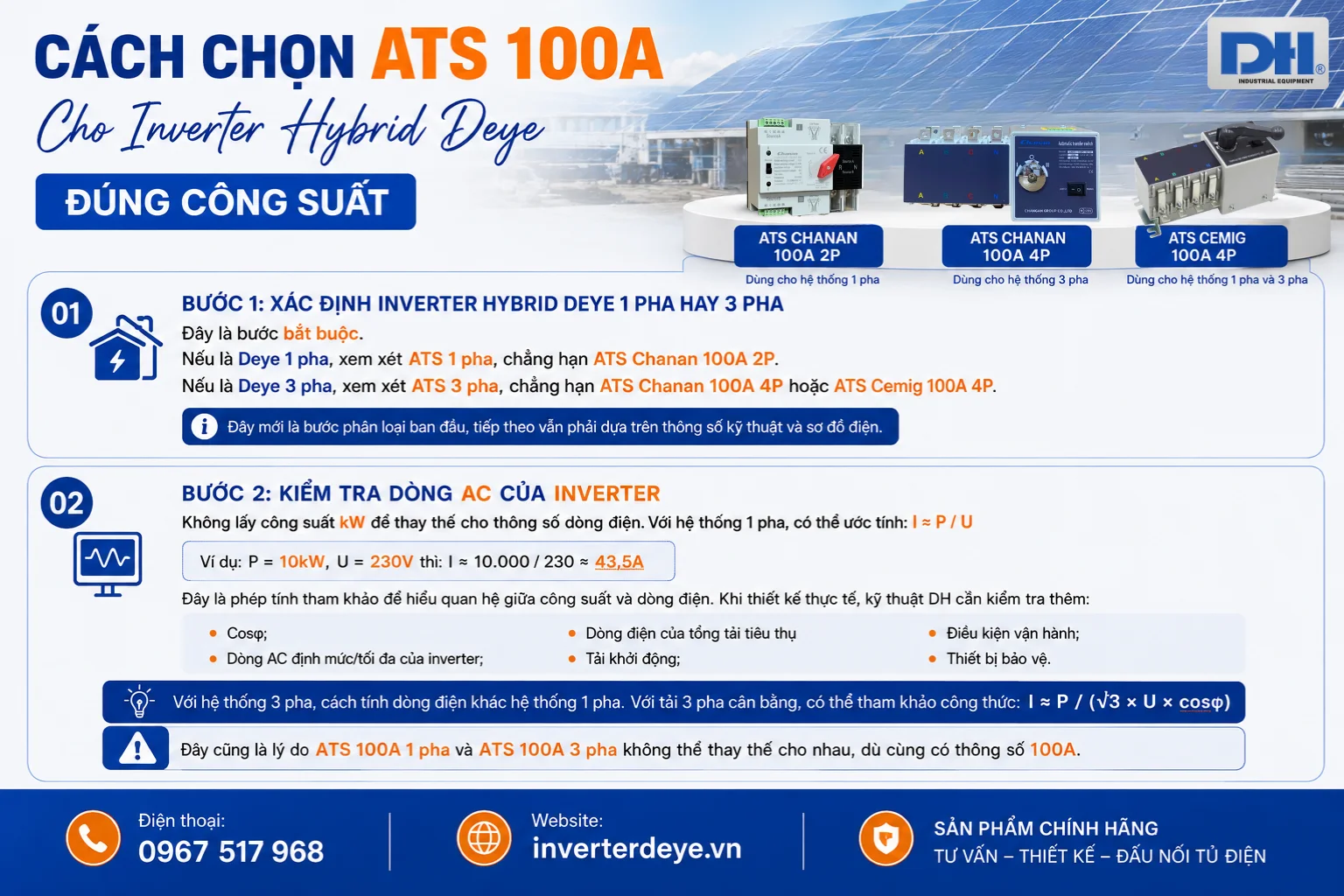

Cách Chọn ATS 100A Cho Inverter Hybrid Deye Đúng Công Suất

Bước 1: Xác định Inverter Hybrid Deye 1 pha hay 3 pha

Đây là bước bắt buộc. Nếu lắp Inverterr Hybrid Deye 1 pha xem xét ATS 1 pha, chẳng hạn ATS Chanan 100A 2P. Nếu là Deye 3 pha, xem xét ATS 3 pha, chẳng hạn ATS Chanan 100A 4P hoặc ATS Cemig 100A 4P. Đây mới là bước phân loại ban đầu, tiếp theo vẫn phải dựa trên thông số kỹ thuật và sơ đồ điện.

Bước 2: Kiểm tra dòng AC của Inverter

Không lấy công suất kW để thay thế cho thông số dòng điện.Với hệ thống 1 pha, có thể ước tính: I ≈ P / U

Ví dụ: P = 10kW, U = 230V thì: I ≈ 10.000 / 230 ≈ 43,5A

Đây là phép tính tham khảo để hiểu quan hệ giữa công suất và dòng điện. Khi thiết kế thực tế, kỹ thuật DH cần kiểm tra thêm:

• Cosφ;
• Dòng AC định mức/tối đa của inverter;
• Dòng điện của tổng tải tiêu thụ
• Tải khởi động;
• Điều kiện vận hành;
• Thiết bị bảo vệ.

Với hệ thống 3 pha, cách tính dòng điện khác hệ thống 1 pha. Với tải 3 pha cân bằng, có thể tham khảo công thức: I ≈ P / (√3 × U × cosφ)

Đây cũng là lý do ATS 100A 1 pha và ATS 100A 3 pha không thể thay thế cho nhau, dù cùng có thông số 100A.

Kinh Nghiệm Thực Tế Khi Solar DH Thiết Kế Tủ Điên Mặt Trời Hybrid

Trong thực tế triển khai, một trong những vấn đề dễ gặp là khách hàng đã xác định được inverter và ATS nhưng chưa tính đến cách phối hợp các thiết bị trong tủ điện.

Ví dụ, khách hàng có thể yêu cầu: “Tôi dùng biến tần Hybrid Deye 3 pha, lắp ATS 100A là được đúng không?” Câu trả lời chưa thể là “được” ngay. Kỹ thuật cần biết thêm:

• Model Deye cụ thể.
• Điện áp hệ thống.
• Tổng công suất tải.
• Tải nào cần Backup.
• Có máy phát hay không.
• Nguồn nào cần chuyển qua ATS.
• MCB/MCCB hiện tại bao nhiêu A.
• Có cần SPD AC/DC không.
• Tiết diện dây dẫn.
• Kích thước tủ điện.
• Phương án đấu nối.

Xem thêm:

Tủ Điện Solar 5kW-6KW Hybrid

Tủ Điện Mặt Trời 12kW-16kW Hybrid 3 String

Sau khi có những thông tin này mới xác định được ATS + CB + SPD + dây dẫn + bố trí tủ. Hiện nay, Solar DH nhận thiết kế và đấu nối sẵn tủ điện theo yêu cầu thực tế. Tùy hệ thống, kỹ thuật có thể tư vấn cấu hình tủ, lựa chọn thiết bị và đấu nối hoàn chỉnh, đảm bảo độ an toàn cao. Thay vì mua ATS, MCB, SPD riêng rồi tự tìm phương án đấu nối, khách hàng chỉ cần gửi yêu cầu Solar DH tư vấn trọn gói từ tư vấn chọn thiết bị như: tấm pin mặt trời, pin lưu trữ, biến tần cho đến tủ điện và các phụ kiện lắp đặt khác.

Kết Luận: Chọn ATS 100A Cho Inverter Hybrid Deye Cần Tính Cả Hệ Thống

Bộ chuyển nguồn tự động 100A có thể phù hợp với nhiều loại Inverterr Hybrid Deye, nhưng không nên lựa chọn chỉ dựa trên công suất inverter. Để chọn đúng ATS, cần đồng thời xem xét:

Công suất inverter → dòng AC → điện áp → số pha → công suất tải → nguồn dự phòng → MCB/MCCB → SPD → sơ đồ tủ điện.

Đặc biệt, với hệ thống Hybrid có pin lưu trữ và tải Backup, việc thiết kế ATS cần được thực hiện đồng bộ với toàn bộ hệ thống thay vì mua ATS riêng lẻ rồi mới tìm cách đấu nối. Solar DH cung cấp và tư vấn các giải pháp Inverter Hybrid Deye, pin lưu trữ, ATS Chanan/Cemig, MCB, SPD và tủ điện mặt trời, đồng thời hỗ trợ thiết kế, đấu nối tủ điện theo yêu cầu thực tế của từng công trình.

Nếu bạn chưa xác định được nên dùng ATS 100A hay 160A, 250A , hãy cung cấp công suất inverter, hệ thống 1 pha/3 pha và danh sách tải cần Backup. Đội ngũ kỹ thuật Solar DH có thể dựa trên các thông số này để tư vấn cấu hình phù hợp, giúp hệ thống vận hành an toàn và đồng bộ.

Liên hệ Solar DH để được tư vấn biến tần Hybrid Deye, ATS, tủ điện Hybrid và giải pháp lắp đặt trọn gói theo nhu cầu thực tế.
