MCB AC Westlec WM1-63 1A

MCB AC Westlec WM1-63 là aptomat tép dùng cho mạch điện xoay chiều, được thiết kế để thực hiện hai nhiệm vụ chính: đóng cắt mạch điện và bảo vệ chống quá dòng, ngắn mạch. Dòng sản phẩm có các mức dòng định mức từ 1A đến 63A, nhiều lựa chọn số cực và khả năng cắt ngắn mạch định mức 6kA. Với cấu hình linh hoạt, WM1-63 Westlec có thể được lựa chọn cho tủ điện dân dụng, thương mại, công nghiệp cũng như một số vị trí bảo vệ mạch AC trong hệ thống điện mặt trời.

Nội dung

MCB AC Westlec WM1-63 Dùng Để Làm Gì?

Trong một hệ thống điện, MCB có tác dụng tự động ngắt mạch, khi xuất hiện tình trạng dòng điện vượt quá giới hạn thiết kế. WM1-63 sử dụng cơ cấu Thermo-magnetic – nhiệt từ, kết hợp hai cơ chế tác động:

Tác động nhiệt: xử lý tình trạng quá tải kéo dài.
Tác động từ: phản ứng nhanh với dòng ngắn mạch lớn.
Đóng/cắt bằng tay: cho phép người vận hành chủ động cô lập mạch.

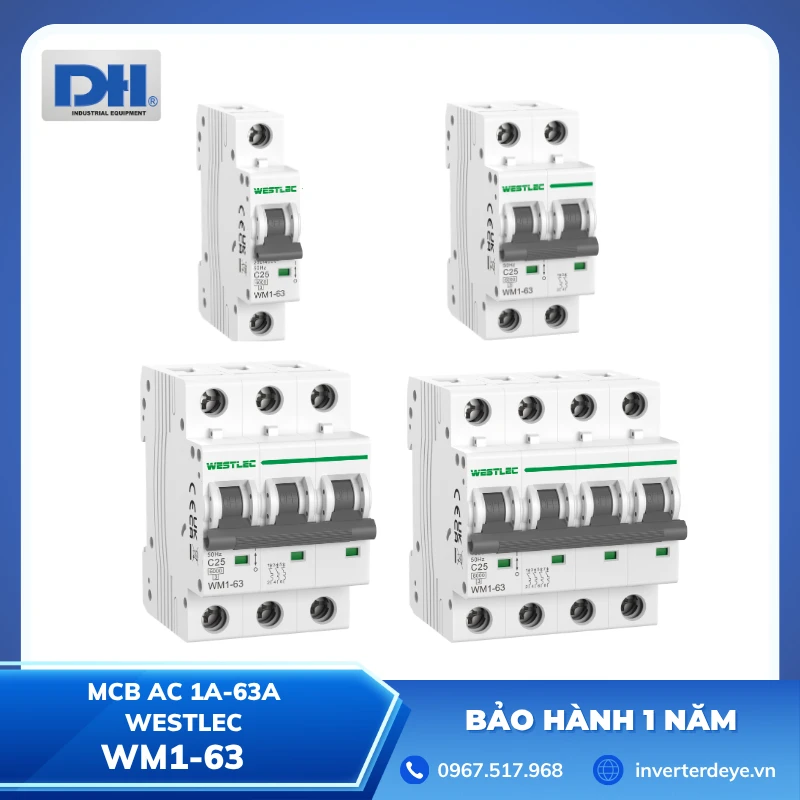

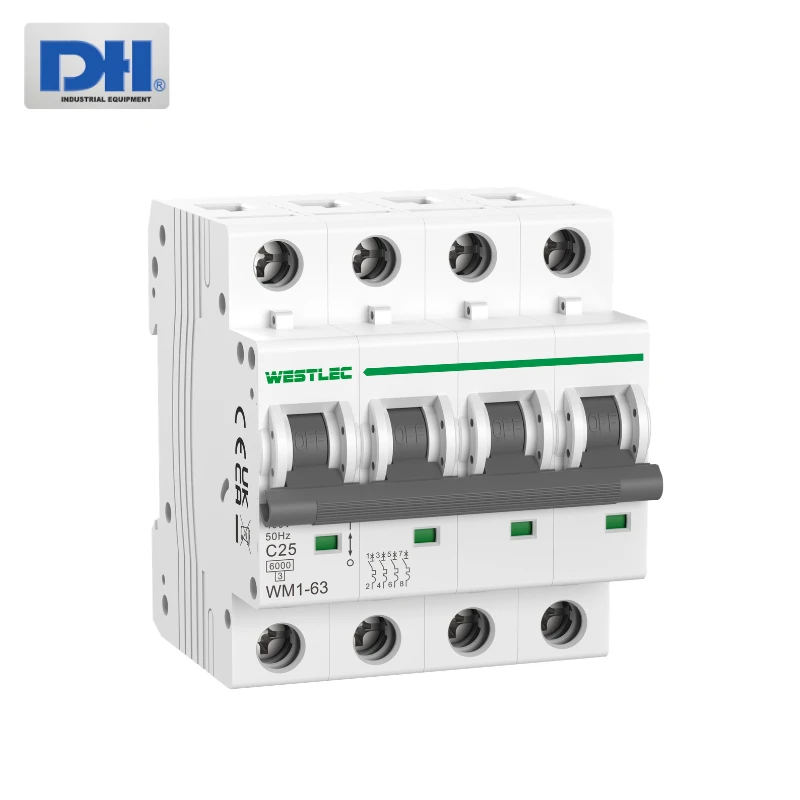

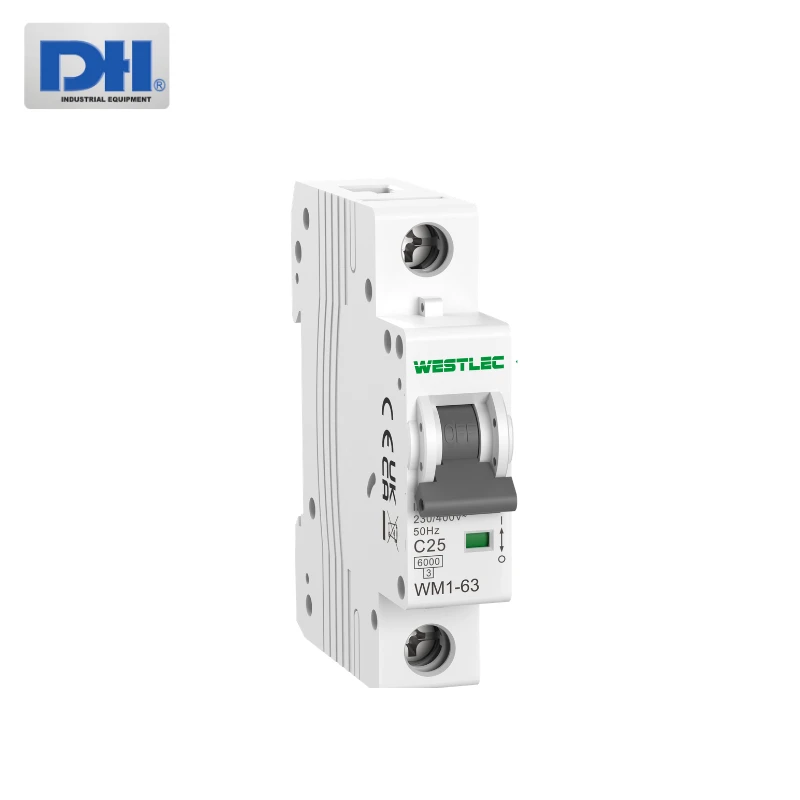

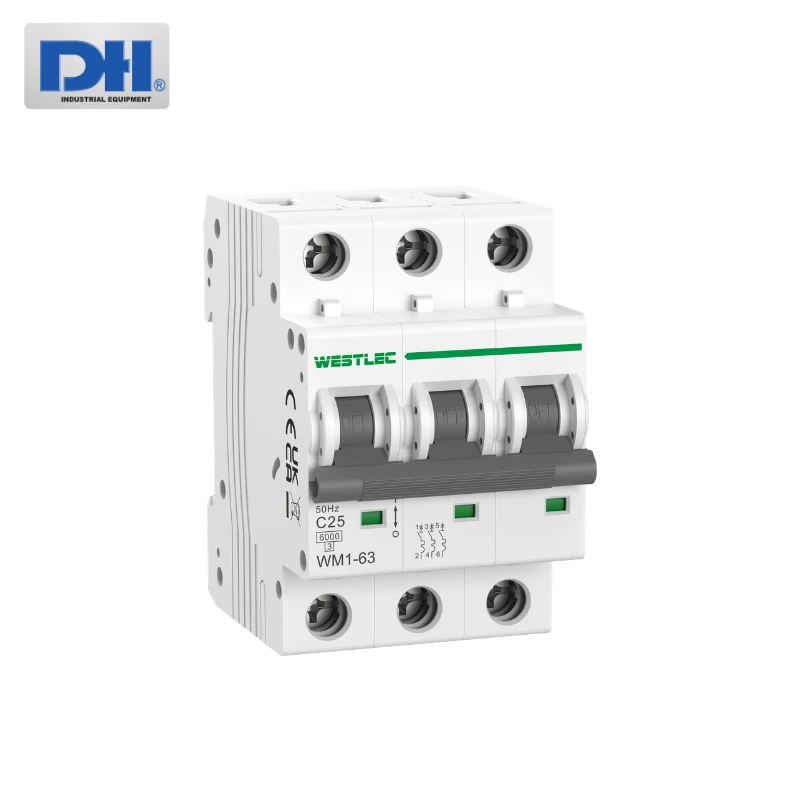

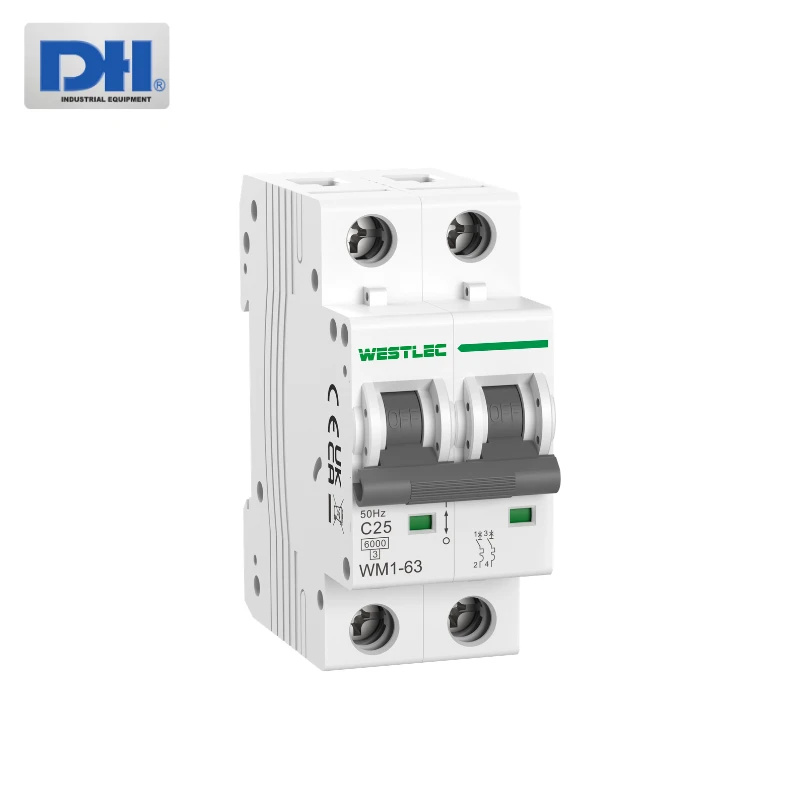

Aptomat AC WM1-63 được thiết kế với nhiều cấu hình từ 1P đến 4P và các phiên bản 1P+N, 3P+N. Thiết bị phù hợp hơn với vai trò bảo vệ từng nhánh mạch trong tủ điện, thay vì chỉ được xem như một thiết bị đóng cắt thông thường. MCB AC Westlec WM1-63 được kỹ thuật Solar DH chọn lắp tủ điện cho các hệ thống điện mặt trời, bảo vệ phía mạch AC.

Thông Số Kỹ Thuật MCB AC Westlec WM1-63

Thông số	WM1-63
Tên sản phẩm	MCB AC Westlec WM1-63
Loại	Aptomat tép AC
Tiêu chuẩn	IEC/EN 60898-1
Chức năng bảo vệ	Quá dòng, ngắn mạch
Cơ cấu tác động	Nhiệt – từ
Điện áp định mức Ue	240/415V~
Tần số	50/60Hz
Dòng định mức In	1A–63A
Khả năng cắt Icn	6kA
Số cực	1P, 2P, 3P, 4P, 1P+N, 3P+N
Cấp giới hạn năng lượng	Class 3
Điện áp chịu xung Uimp	4kV (1,2/50μs)
Điện áp thử cách điện	2kV, 50/60Hz trong 1 phút
Đặc tính tác động tức thời	B: 3–5 × In; C: 5–10 × In; D: 10–20 × In
Độ bền điện	4.000 chu kỳ
Độ bền cơ	10.000 chu kỳ
Cấp bảo vệ	IP20
Nhiệt độ môi trường	-5°C đến +40°C
Độ ẩm tối đa	95%
Tiết diện dây tối đa	25mm²
Mô-men siết tối đa	2,5N·m
Kiểu lắp đặt	Thanh DIN 35mm
Kết nối MCB AC Westlec WM1-63	Dây cáp/thanh cái dạng Pin/Fork
Cấp nguồn	Hai chiều

Xem thêm: MCB AC Westlec WM1-125S 63A–125A | Bảo Hành 1 Năm

Solar DH – Tư Vấn Và Báo giá Ưu Đãi Thiết Bị Điện Westlec

Solar DH cung cấp và tư vấn giải pháp inverter, pin lưu trữ, tấm pin, thiết bị đóng cắt và phụ kiện lắp đặt cho hệ thống điện mặt trời. Chúng tôi hỗ trợ tư vấn và lựa chọn thiết bị theo công suất và cấu hình thực tế.

MCB AC Westlec WM1-63 là dòng aptomat tép có dải lựa chọn rộng từ 1A đến 63A, khả năng cắt ngắn mạch 6kA, cơ cấu tác động nhiệt – từ và nhiều lựa chọn số cực. Sản phẩm đáp ứng IEC/EN 60898-1, hỗ trợ lắp trên thanh DIN 35mm và có các đặc tính tác động B, C, D. Liên hệ Solar DH để được tư vấn và nhận báo giá ưu đãi ngay!
