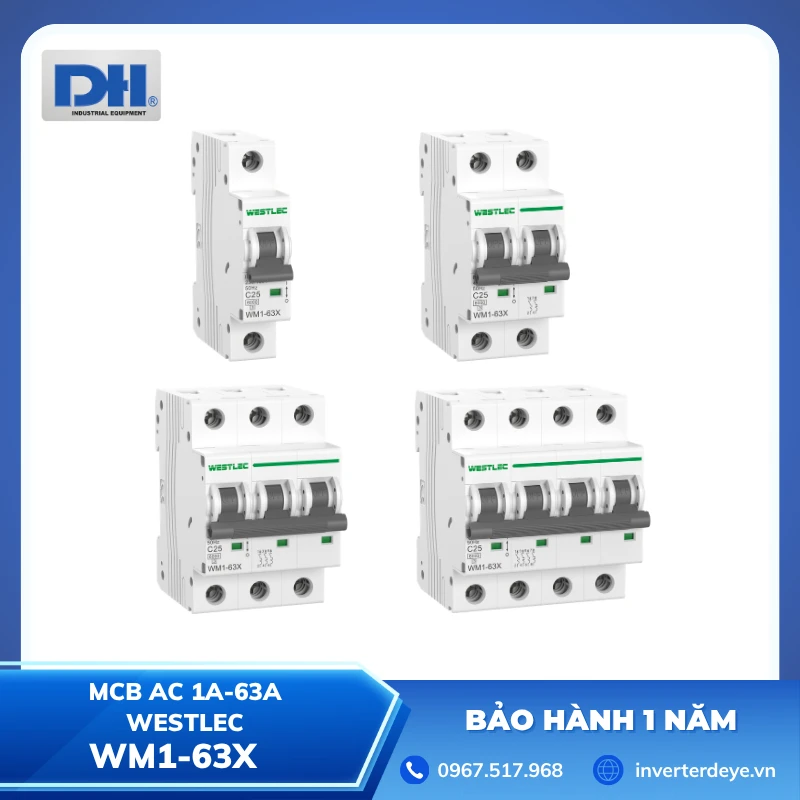

MCB AC 1A-63A Westlec WM1-63X

MCB AC 1A-63A Westlec WM1-63X là dòng aptomat tép chuyên dùng cho hệ thống điện xoay chiều, cung cấp khả năng bảo vệ mạch trước tình trạng quá tải và ngắn mạch. Sản phẩm có dải dòng định mức rộng từ 1A đến 63A, khả năng cắt ngắn mạch 6kA, nhiều lựa chọn số cực và đặc tính tác động B, C, D. Nhờ thiết kế nhỏ gọn, lắp đặt trên thanh DIN 35mm, WM1-63X Westlec có thể sử dụng trong tủ điện dân dụng, thương mại, công nghiệp cũng như các hệ thống điện mặt trời ở phía AC.

Nội dung

Thông Số Kỹ Thuật MCB AC 1A-63A Westlec WM1-63X

Tiêu chuẩn: IEC/EN 60898-1
Chức năng bảo vệ: Quá dòng và ngắn mạch
Cơ cấu tác động: Nhiệt – từ

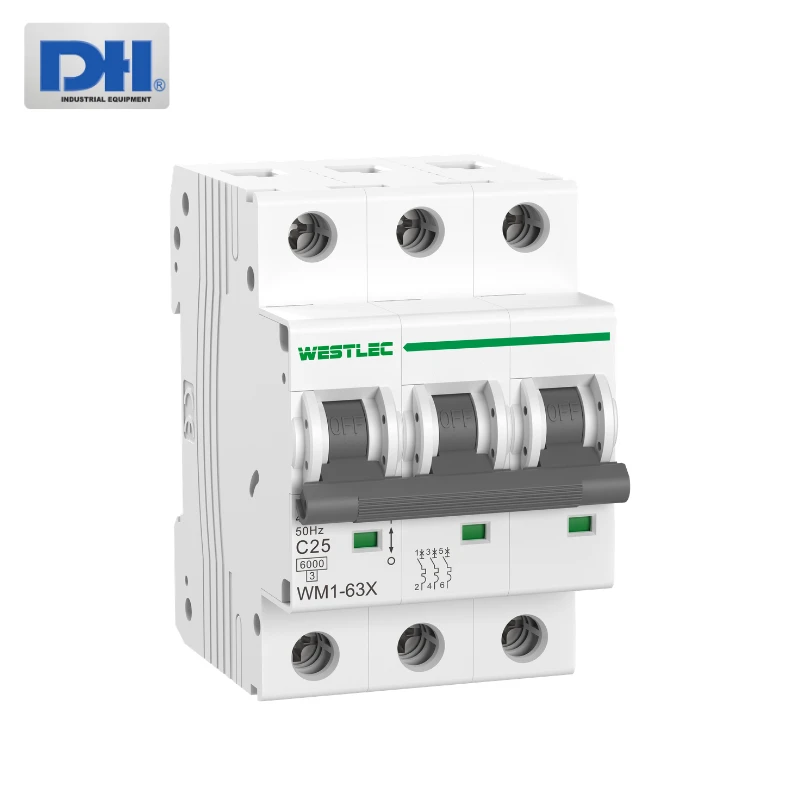

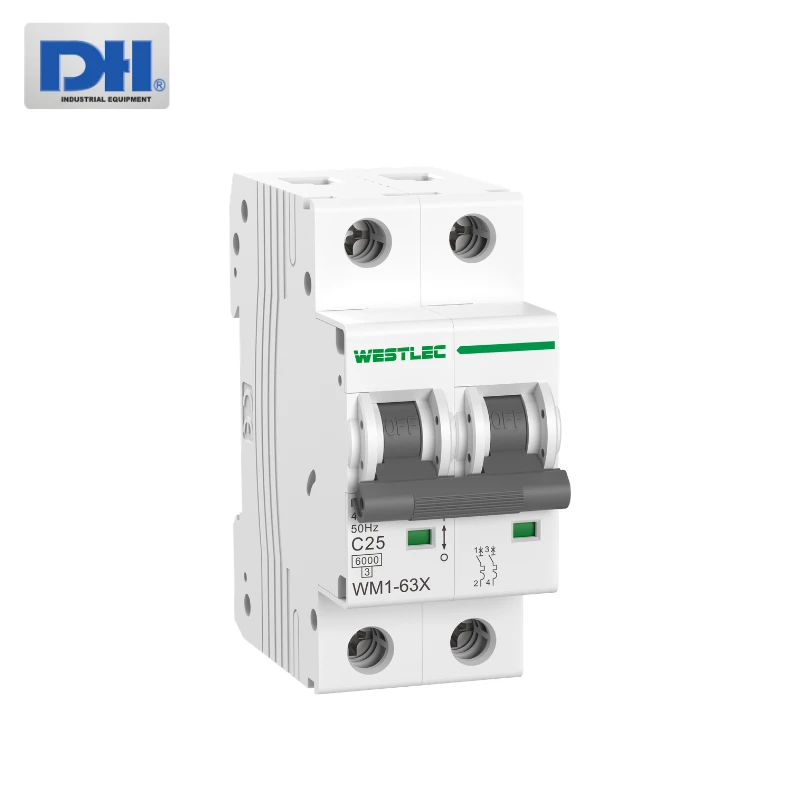

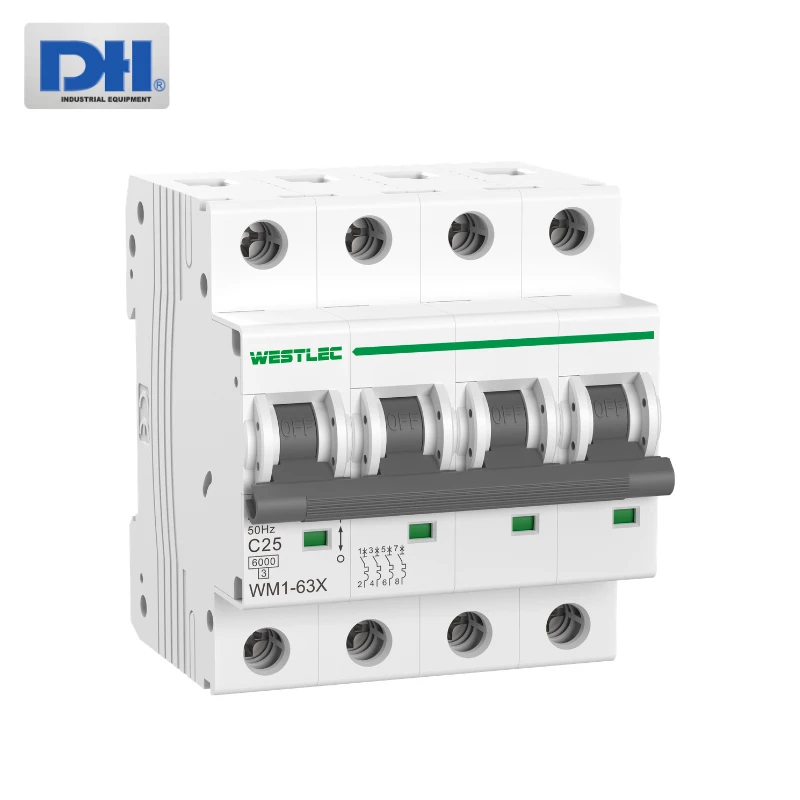

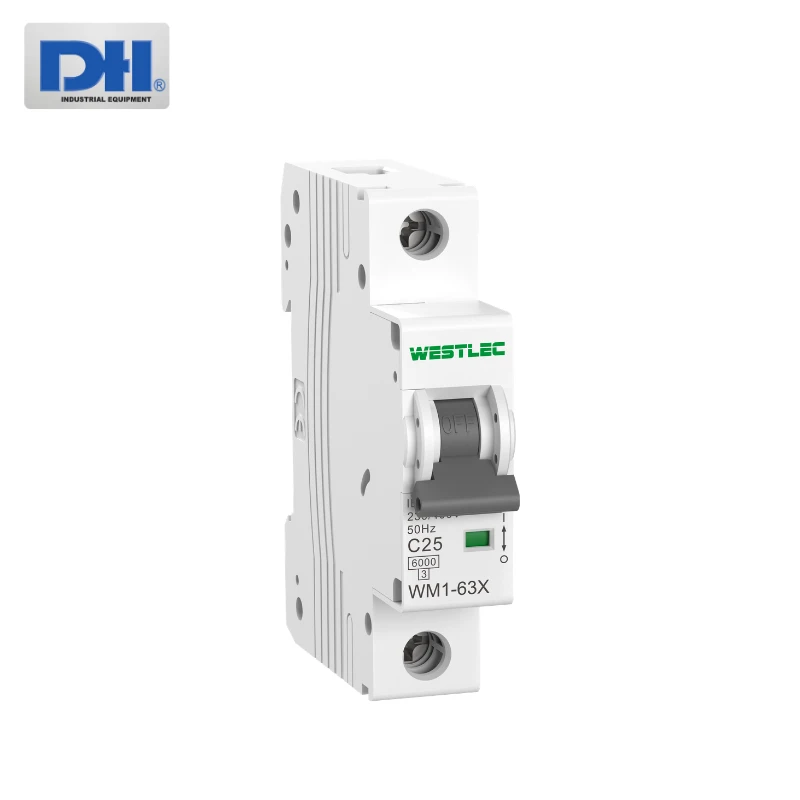

Số cực: 1P, 2P, 3P, 4P, 1P+N, 3P+N
Điện áp làm việc định mức (Ue): 240/415V AC
Dòng điện định mức (In): 1A – 63A
Tần số định mức MCB AC 1A-63A: 50/60Hz
Khả năng cắt ngắn mạch định mức (Icn): 6kA
Cấp giới hạn năng lượng: Cấp 3
Điện áp chịu xung định mức (Uimp): 4kV (1,2/50μs)
Điện áp thử cách điện: 2kV
Đặc tính tác động tức thời: B: 3–5 × In; C: 5–10 × In; D: 10–20 × In
Độ bền điện: 4.000 chu kỳ
Độ bền cơ: 10.000 chu kỳ
Chỉ thị trạng thái tiếp điểm: Xanh: OFF / Đỏ: ON
Cấp bảo vệ MCB AC 1A-63A: IP20
Nhiệt độ môi trường: -5°C đến +40°C
Độ ẩm môi trường tối đa: 95%
Kiểu kết nối: Cáp điện / thanh cái dạng chốt
Tiết diện dây dẫn tối đa: 25mm²
Mô-men siết tối đa: 2,5 N·m
Thanh ray lắp đặt: DIN 35mm
Hướng cấp nguồn: Phía trên hoặc phía dưới

Xem thêm: MCB AC Westlec WM1-125S 63A–125A | Bảo Hành 1 Năm

Mua Aptomat Tép AC Westlec WM1-63X Chính Hãng Tại Solar DH

MCB AC 1A-63A Westlec WM1-63X là giải pháp aptomat tép dành cho các hệ thống điện AC cần bảo vệ quá dòng và ngắn mạch. Sản phẩm nổi bật với khả năng cắt 6kA, cơ cấu tác động nhiệt – từ, nhiều lựa chọn số cực, đặc tính B/C/D và khả năng lắp đặt trên thanh DIN 35mm.

Solar DH chuyên cung cấp thiết bị và giải pháp bảo vệ cho hệ thống điện dân dụng, thương mại, công nghiệp và điện mặt trời. Nếu chưa xác định được nên chọn MCB 16A, 20A, 32A, 40A, 50A hay 63A, khách hàng hãy cung cấp công suất tải hoặc model inverter để được tư vấn đúng thông số.
